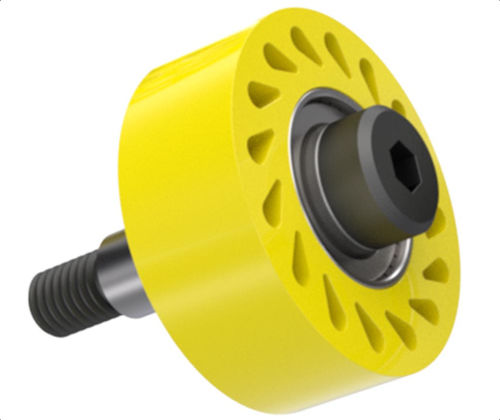

Rollenfreilauf DR-BR

Lagermit InnenlagerÜbersteuerer

Produktübersicht
"Tropfenförmige" Bohrungen ermöglichen, dass die Rolle nachgibt und so festen, aber nicht schädigenden Kontakt herstellt. DuraSoft-Rollen besitzen eine glatte Elastomeroberfläche, die dauerhaft mit einem Stahleinsatz verbunden ist; das Lagerpaket ist eingepresst. Einseitige Kupplungs-Drehgelenklager erlauben die Rotation der Rolle nur in einer Richtung. Die Einheiten werden montiert mit einer gewindeten Abziehschraube und einem Sprengring für schnelle Montage geliefert.

Produktoptionen / Tabelle
ID | SKU | Teilenummer | Gewinde (in) | D (in) | D1 Max. (in) | D1 Min. (in) | L (in) | W (in) | W2 (in) | W3 (in) | W4 (in) | K (in) | Härte (Shore A) | Material | Farbe | Lagertyp | Drehrichtung | PN
114078 | DR-9502-35UR-BR | DR-9502-35UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 35 | Urethan | Gelb | Typ I | Links oder Rechts angeben
114080 | DR-9502-60UR-BR | DR-9502-60UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 60 | Urethan | Blau | Typ I | Links oder Rechts angeben
114086 | DR-9502-80UR-BR | DR-9502-80UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 80 | Urethan | Rot | Typ I | Links oder Rechts angeben
114088 | DR-9502-95UR-BR | DR-9502-95UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 95 | Urethan | Orange | Typ I | Links oder Rechts angeben
113973 | DR-502-35UR-BR | DR-502-35UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 35 | Urethan | Gelb | Typ I | Links oder Rechts angeben
113974 | DR-502-60UR-BR | DR-502-60UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 60 | Urethan | Blau | Typ I | Links oder Rechts angeben
113979 | DR-502-80UR-BR | DR-502-80UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 80 | Urethan | Rot | Typ I | Links oder Rechts angeben
113986 | DR-502-95UR-BR | DR-502-95UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 95 | Urethan | Orange | Typ I | Links oder Rechts angeben
114090 | DR-9754-20-BR | DR-9754-20-BR | 1/2-13 | 4.00 | .623 | .621 | .75 | .92 | 1.04 | .12 | .41 | .31 | 20 | Neopren | Schwarz | Typ I | Links oder Rechts angeben
114095 | DR-9754-20W-BR | DR-9754-20W-BR | 1/2-13 | 4.00 | .623 | .621 | .75 | .92 | 1.04 | .12 | .41 | .31 | 20 | Nitril | Weiß | Typ I | Links oder Rechts angeben

Medien / Dokumente
Informationen zum Rollmaterial (PDF verfügbar).

Technische Spezifikationen

• Rollenaufbau: glattes DuraSoft-Elastomer dauerhaft mit einem Stahleinsatz verbunden; Lagerpaket eingepresst.
• Lager: einseitiges Kupplungs-Lager (lässt die Rolle nur in eine Richtung drehen); geliefert mit Typ-I-Lagern.
• Montagezubehör: geliefert montiert mit gewindeter Abzugs-schraube und Sprengring für schnelle Montage.
• Flex-Funktion: "Tropfenförmige" Löcher im Rollenkörper ermöglichen Flex für festen, aber nicht schädigenden Kontakt.
• Verfügbare Materialien: Urethan, Nitril, Neopren.
• Härtebereich: 20 bis 95 Durometer (Shore A).
• Drehoptionen: erhältlich für Rechts- oder Linksdrehung (bei nach oben zeigendem Bolzen: rechts = im Uhrzeigersinn, links = gegen den Uhrzeigersinn).
• Typisches Gewinde: 1/2-13 (je nach Teil unterschiedlich); Durchmesser siehe Produktoptionen-Tabelle (D = 2.50 oder 4.00 in für gelistete Teile).
• Teilefamilie / Modell: DR-BR Serie (Gewindebolzen-Montage mit Kupplungs-Lager).
