Freie Förderrolle DR-EX

gesteuertStahlNitrilkautschuk

Produktübersicht

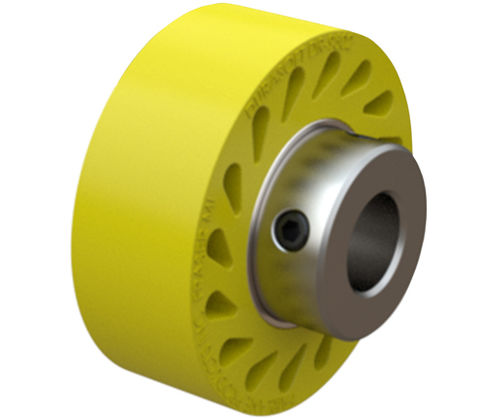

Die DuraSoft® DR-9502 Serie umfasst wellenmontierte Rollen mit Stahleinsatz und einer dauerhaft an den Einsatz gebundenen Elastomer-Außenschicht. Entwickelt für Förder- und Materialhandhabungsanwendungen, die ein nachgiebiges Kontaktverhalten und sichere Wellenbefestigung erfordern. Die Nabe ragt über die Rolle hinaus und wird mit zwei Madenschrauben im 90°-Winkel auf der Welle befestigt.

Materialien & Härte

• Verfügbare Außenmaterialien: Urethan, Nitril, Neopren
• Härtebereich: 20–95 Shore A (Beispiele in der Tabelle: 35, 60, 80)

Konstruktion & Merkmale

• Glatte Kontaktfläche, dauerhaft an einen Stahleinsatz gebunden, für konsistente Leistung
• Wellenmontierte Nabe ragt über die Rolle für einfache Montage
• Nabe mit zwei Madenschrauben im 90°-Abstand zur Befestigung an der Welle
• "Tropfenförmige" Löcher im Elastomer ermöglichen kontrollierte Flexibilität für festen, aber nicht schädigenden Kontakt

Verfügbare Teileoptionen (Tabelle)
Header: ID | Part Number | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Durometer (Shore A) | Material | Color
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

Hinweise
Die aufgeführten Rollen sind wellengetriebene Typen mit dauerhaft gebundenem Stahleinsatz. Varianten sind in Urethan (oben gezeigt), Nitril und Neopren erhältlich. Die Tabelle listet Durchmesser, Breiten, Durometer und Farben, wenn verfügbar.

Technische Daten

• Wellenmontierte Rolle mit Nabe und zwei Madenschrauben (90°)
• Stahleinsatz dauerhaft an Elastomeraußenfläche gebunden
• Außenmaterialien: Urethan, Nitril, Neopren
• Härtebereich (Shore A): 20–95
• Typischer Außendurchmesser (D) der gelisteten Teile: 2.50 in
• Breiten (W): 0.92 in; Nabebreite (W2): 0.50 in
• Gezeigte Innen-Ø (D1): 1.25 in und 1.37 in
• Dimensionale Bohrungs-/Einsatzbereiche (D2) pro Teil (Beispiele: .501/.505, .626/.631, .751/.756, 1.001/1.006)
• Konstruktionsmerkmal: "tropfenförmige" Löcher im Elastomer für nachgiebigen Kontakt
