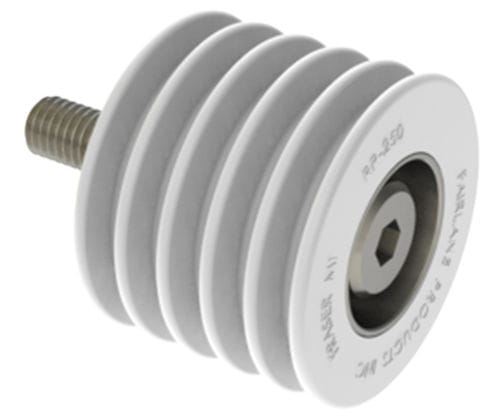

Rollenfreilauf BR

mit InnenlagerÜbersteuerernicht umkehrbar

Produktübersicht
Lamellenrollen (gerippte Oberfläche) sind dauerhaft mit einem Stahleinsatz verklebt, in den das Lagerpaket eingepresst ist. Einweg-Kupplungslager erlauben die Drehung nur in einer Richtung. Die Rollen werden montiert mit einem Gewinde-Entfernungsbolzen und Sicherungsring für eine schnelle Stiftmontage geliefert. Die Rillen verringern die Kontaktfläche, ermöglichen das Durchlaufen von Schmutz und Flüssigkeiten und sind geeignet für Förder- und Verarbeitungsanwendungen, die Kontaminantenabfuhr erfordern. Verfügbare Werkstoffe: Neopren, Nitril, Urethan; Härtegrade: 20, 35, 60 Shore A. Drehrichtung: rechts- oder linksdrehend (bei Stift nach oben: rechts = im Uhrzeigersinn, links = gegen den Uhrzeigersinn). Geliefert mit Typ I Lagern. Durchmesserbereich: 2 bis 4 Zoll (Produktfamilie).

Medien
Roller Material Information (PDF) verfügbar.

Teileoptionen (Tabelle)
Header: ID | SKU | Part Number | Thread | D (in) | D1 Max. (in) | D1 Min. (in) | L (in) | W (in) | W2 (in) | W3 (in) | W4 (in) | K (in) | Durometer (Shore A) | Material | Color | Bearing Type | Roll Direction | PN
112578 | BR-9250-2-20 | BR-9250-2-20 | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 20 | Neoprene | Black | I | Specify Left or Right |
112580 | BR-9250-2-20W | BR-9250-2-20W | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 20 | Nitrile | White | I | Specify Left or Right |
112589 | BR-9250-2-35 | BR-9250-2-35 | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 35 | Neoprene | Black | I | Specify Left or Right |
112606 | BR-9250-2-35W | BR-9250-2-35W | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 35 | Nitrile | White | I | Specify Left or Right |
112599 | BR-9250-2-35UR | BR-9250-2-35UR | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 35 | Urethane | Yellow | I | Specify Left or Right |
112610 | BR-9250-2-60 | BR-9250-2-60 | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 60 | Neoprene | Black | I | Specify Left or Right |
112622 | BR-9250-2-60W | BR-9250-2-60W | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 60 | Nitrile | White | I | Specify Left or Right |
112617 | BR-9250-2-60UR | BR-9250-2-60UR | 1/2-13 | 2.00 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 60 | Urethane | Blue | I | Specify Left or Right |
112559 | BR-250-2-20 | BR-250-2-20 | 1/2-13 | 2.00 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 20 | Neoprene | Black | I | Specify Left or Right |
112564 | BR-250-2-20W | BR-250-2-20W | 1/2-13 | 2.00 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 20 | Nitrile | White | I | Specify Left or Right |

Technische Daten

• Rollentyp: Lamellenrollen mit Rillen zur Reduzierung des Kontaktbereichs und zum Durchlassen von Schmutz/Flüssigkeiten
• Befestigung: Stiftbefestigung; geliefert montiert mit Gewinde-Entfernungsbolzen und Sicherungsring für schnelle Installation
• Lager: Einweg-Kupplungslager; geliefert als Typ I; Rolle dreht nur in eine Richtung
• Drehrichtungsoptionen: Rechtsdrehend (im Uhrzeigersinn bei Stift oben) oder linksgängig (gegen den Uhrzeigersinn bei Stift oben)
• Durchmesserbereich: 2 bis 4 Zoll (Beispiele bei 2,00 in); weitere Durchmesser in der Baureihe verfügbar
• Materialien: Neopren, Nitril, Urethan (Polyurethan)
• Härtegrade: 20, 35, 60 Shore A je nach SKU
• Farben nach Material: Neopren = Schwarz, Nitril = Weiß, Urethan = Gelb/Blau (Beispiele)
• Konstruktion: Elastomer dauerhaft mit Stahleinsatz verklebt; Lagerpaket in das Insert eingepresst
• Teilenummerierung: BR-9250-2-xx, BR-250-2-xx (siehe Teileoptionen)
