Walze / Umlenk Lager DR-Cx

BolzenUrethan

Produktübersicht

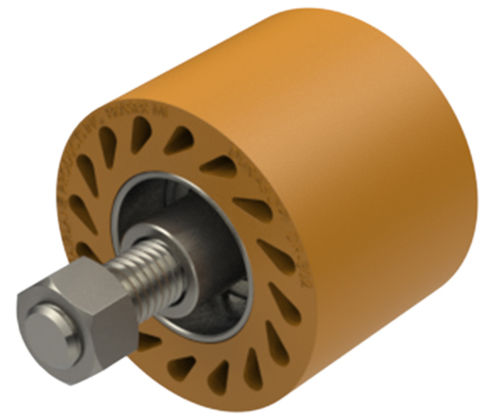

Durasoft-Rollen haben eine glatte Oberfläche und sind dauerhaft mit einem Stahleinsatz verbunden, wobei die Lager mit Sicherungsringen gehalten werden. Sie werden montiert mit Zylinderkopfschraube, Distanzstück und Sicherungsmutter geliefert, für eine schnelle, einfache Befestigung. Die „Tropfen“-Bohrungen ermöglichen, dass die Rolle nachgibt und so festen, aber nicht schädigenden Kontakt bietet. Die Rollen bestehen aus Urethan mit Härten von 35 bis 95 Shore A. Geliefert mit Standardlagern.

Produkttypen

• DR-Cx — Durasoft-Rollen, Gewindestift-Befestigung, Standardlager
• DR-CP — Durasoft-Rollen, Gewindestift-Befestigung, Präzisionslager
• DR-CPC — Durasoft-Rollen, Gewindestift-Befestigung, präzisionsgeschütztes Lager

Teileoptionen (Auszug)
Header: ID | SKU | Part Number | Thread | D (in) | L (in) | W (in) | W2 (in) | K (in) | Bearing Type | No. of Bearings | Durometer (Shore A) | Material | Color
113767 | DR-9502-35UR-C | DR-9502-35UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 35 | Urethane | Yellow
113794 | DR-9502-60UR-C | DR-9502-60UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 60 | Urethane | Blue
113802 | DR-9502-80UR-C | DR-9502-80UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 80 | Urethane | Red
113813 | DR-9502-95UR-C | DR-9502-95UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 95 | Urethane | Orange
113415 | DR-502-35UR-C | DR-502-35UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 35 | Urethane | Yellow
113433 | DR-502-60UR-C | DR-502-60UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 60 | Urethane | Blue
113451 | DR-502-80UR-C | DR-502-80UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 80 | Urethane | Red
113489 | DR-502-95UR-C | DR-502-95UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 95 | Urethane | Orange

Eigenschaften / Technische Daten

• Material: Urethan (auf einen Stahleinsatz verklebt)
• Stahleinsatz: dauerhaft mit der Urethan-Rolle verbunden
• Lager: werden als Standardlager geliefert (mit Sicherungsringen gehalten)
• Befestigungsteile: werden montiert mit Zylinderkopfschraube (BHCS oder SHCS wie angegeben), Distanzstück und Sicherungsmutter geliefert für schnelle Montage
• Tropfen-Bohrungen: ermöglichen Rollflexibilität für festen, aber nicht schädigenden Kontakt
• Verfügbare Härtebereiche: 35 bis 95 Shore A (Farbkodierung z. B. 35 = Gelb, 60 = Blau, 80 = Rot, 95 = Orange)
• Typische Gewinde-/Montageoptionen siehe Teile-Tabelle (Beispiele: 1/2-13 x 1.75 BHCS; 1/2-13 x 2.75 SHCS)
• Verfügbare Lagerarten: Standardlager, Präzisionslager, präzisionsgeschütztes Lager (Produkttypen DR-Cx, DR-CP, DR-CPC)
