Gesteuerte Förderrolle RR-EX

StahlNitrilNeopren

Übersicht

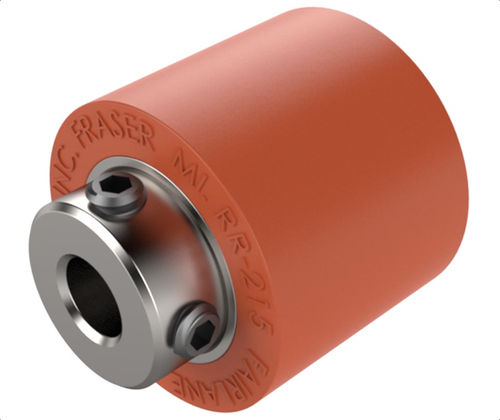

Die Massivwalzen RR-EX sind zylindrische Förder-/Antriebsrollen mit einer glatten Abdeckung, die dauerhaft mit einem Stahleinsatz verbunden ist. Sie sind zur Wellenmontage ausgelegt: Ein Nabenteil steht über die Walze hinaus und wird mit zwei Gewindestiften geliefert, die um 90° versetzt angeordnet sind, um die Walze an der Welle zu befestigen. Abdeckungsmaterialien und Shore-A-Optionen ermöglichen die Auswahl entsprechend Verschleiß- und Förderanforderungen.

Materialien

• Neopren
• Nitril
• Urethan

Verfügbare Teilevarianten (Tabelle)
ID | SKU | Part Number | D in | D1 in | D2 in | W in | W2 in | Durometer (Shore A) | Material | Color
112627 | RR-215-20W-EX375 | RR-215-20W-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 20 | Nitril | Weiß
112616 | RR-215-20-EX375 | RR-215-20-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 20 | Neopren | Schwarz
112633 | RR-215-20W-EX500 | RR-215-20W-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 20 | Nitril | Weiß
112623 | RR-215-20-EX500 | RR-215-20-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 20 | Neopren | Schwarz
112677 | RR-215-35W-EX375 | RR-215-35W-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | Nitril | Weiß
112651 | RR-215-35UR-EX375 | RR-215-35UR-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | Urethan | Gelb
112644 | RR-215-35-EX375 | RR-215-35-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | Neopren | Schwarz
112684 | RR-215-35W-EX500 | RR-215-35W-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | Nitril | Weiß
112670 | RR-215-35UR-EX500 | RR-215-35UR-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | Urethan | Gelb
112649 | RR-215-35-EX500 | RR-215-35-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | Neopren | Schwarz

Hinweise
Jede Walze wird mit einem Nabenteil geliefert, das über die Walze hinausragt, und zwei Gewindestiften (90° versetzt) zur Befestigung an der Welle. Die Wahl des Abdeckungsmaterials bestimmt den Durometer-Wert (Härte) und die Farbe. Die aufgeführten Varianten sind repräsentative Teileoptionen mit den wichtigsten Abmessungen und Material-/Durometer-Auswahlen.

Technische Daten

• Handelsbezeichnung (Modell): RR-EX
• Montage: Wellenantrieb (Nabe ragt über die Walze hinaus; befestigt mit zwei Gewindestiften im 90°-Winkel)
• Einsatz: Stahleinsatz; Walzenabdeckung dauerhaft mit dem Einsatz verbunden
• Verfügbare Abdeckungsmaterialien: Neopren, Nitril, Urethan
• Durometerbereich: 20 bis 95 Shore A
• Typischer Außendurchmesser dargestellt: 1.50 in
• Typischer Nabendurchmesser (D1): .88 in
• D2 (Bohrung / Einsatzausführung) Beispiele: .376/.380 in oder .501/.505 in
• Typische Breite (W): 1.25 in; W2: .38 in
• Farb-/Materialzuordnung in den Varianten angezeigt (z. B. Nitril - Weiß, Neopren - Schwarz, Urethan - Gelb)
