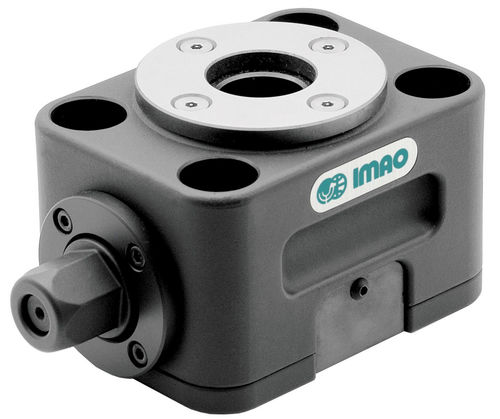

Zugspanner für Muttern PTPD

rundmechanisch

Produktübersicht
Block-Einspannklemmen bieten sehr schnelles und sicheres Spannen und sind ideal für die 5-Achsen-Bearbeitung. Sie bestehen aus einer Klemmplatte, die mit Spannschrauben verwendet wird. Blockklemmen werden unter dem Werkstück montiert, sodass die zu bearbeitende Fläche für das Schneidwerkzeug zugänglich bleibt. Neben dem Anziehen mit einem Schraubenschlüssel kann diese Klemme mit einem Mutternanzieher für die Automatisierung oder mit einem Schlagschrauber betrieben werden, um die Arbeitsbelastung zu verringern. Die Wiederholgenauigkeit der Lagebestimmung mit nur Block-Einspannklemmen beträgt ±0,3.

Materialien & Oberflächen
Gehäuse aus 1045 Stahl mit schwarzer Oxidschicht. Auflagefläche aus legiertem 4140 Stahl, vergütet und angelassen, mit schwarzer Oxidschicht. Zentrierhülse aus 4135 Stahl, vergütet und angelassen, mit schwarzer Oxidschicht.

Teiletabelle (ausgewählte Zeile)
ID: 129797
SKU: PTPD12
Teilenummer: PTPD12
D (mm): 60
D1 (mm): 26
D2 (mm): 14 (+0/-0,2)
L (mm): 95
W (mm): 70
H (mm): 63 (±0,01)
Spannkraft (Lbs): 2 700
Schraubendrehmoment (ft/lbs): 30

Eigenschaften / technische Daten

• Ideal für 5-Achsen-Bearbeitung; wird unter dem Werkstück montiert, um die bearbeitete Fläche dem Werkzeug zugänglich zu machen
• Kann mit Schraubenschlüssel, Mutternanzieher (Automatisierung) oder Schlagschrauber angezogen werden
• Wiederholgenauigkeit der Lagebestimmung: ±0,3
• Gehäusematerial: 1045 Stahl, schwarze Oxidschicht
• Material der Auflagefläche: legierter 4140 Stahl, vergütet und angelassen, schwarze Oxidschicht
• Material der Zentrierhülse: 4135 Stahl, vergütet und angelassen, schwarze Oxidschicht
• Durchmesser Spannkopf: 60 mm
• Bohrungsdurchmesser: 26 mm
• Hülsendurchmesser: 14 mm
• Gehäuselänge: 95 mm
• Gesamtbreite: 70 mm
• Gesamthöhe: 63 mm
• Spannkraft (Schraubenschlüssel/Steckschlüssel): 2 700 Lbs
• Schraubendrehmoment (Schraubenschlüssel/Steckschlüssel): 30 ft/lbs
