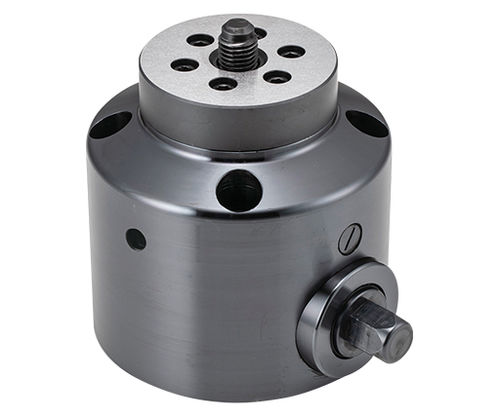

Mechanischer Zugspanner PTPD1 series

sechseckigfür Muttern

Beschreibung
Die zugspannklemme PTPD1, kompatibel mit Mutteranzug/Mutternschrauber, bietet schnelle und wiederholbare Werkstückspannung für automatisierte Fertigung und präzises Zerspanen. Ideal für 5-Achsen-Bearbeitung und horizontale Bearbeitungszentren: Die Klemme zieht das Werkstück über eine in das Werkstück eingeschraubte Schraube mit Sechskantkopf nach unten. Der Sechskantkopf erlaubt manuelle Bedienung oder Einsatz mit Schlagschrauber/Mutteranzug zur Integration in Automationslinien.

Materialien
Gehäuse: Stahl 1045, schwarzer Oxidüberzug. Sechskantkopf: Stahl 4140, induktiv gehärtet, schwarzer Oxidüberzug. Riser: Stahl 1045, gehärtet und angelassen, schwarzer Oxidüberzug. Klemm-/Zugschraube: Stahl 4115, aufgekohlt und gehärtet, schwarzer Oxidüberzug.

Medien

• Produktvideo
• Produktdaten (PDF)
• Erweiterungseinheit-Video

Teileoptionen (wählbar)

• Gewinde mm: M12×1.75, M16×2.00
• Hub mm: 18, 21
• Zulässiges Anzugsdrehmoment (Lbs): 20.0, 33.2

Varianten (Tabelle)
Header: Detail | ID | SKU | Part Number | Thread mm | D | D1 | D2 | Dp | H ±0.02 | H1 | H2 | H3 | T1 Lifting Holes | S Stroke | W | Clamping Force ft/lbs | Allowable Tightening Torque Lbs | PN
Row: Detail | 151223 | PTPD1-12 | PTPD1-12 | M12×1.75 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M10x1.50 | 18 | 19 | 2248 | 20.0 | (empty)
Row: Detail | 151224 | PTPD1-16 | PTPD1-16 | M16×2.00 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M16×2.00 | 21 | 19 | 3372 | 33.2 | (empty)

Eigenschaften / technische Daten

• Modell: PTPD1
• Funktion: Zugspannklemme, kompatibel mit Mutteranzug; Sechskantkopf für manuelle oder Schlagschrauber-Bedienung; geeignet für automatisierte Produktion und 5-Achsen / horizontale Bearbeitungszentren
• Gehäusematerial & Oberfläche: Stahl 1045, schwarzer Oxidüberzug
• Sechskantkopf Material & Behandlung: Stahl 4140, induktiv gehärtet, schwarzer Oxidüberzug
• Riser: Stahl 1045, gehärtet und angelassen, schwarzer Oxidüberzug
• Klemm-/Zugschraube: Stahl 4115, aufgekohlt und gehärtet, schwarzer Oxidüberzug
• Verfügbare Gewinde: M12×1.75 und M16×2.00
• Verfügbare Hübe: 18 mm (für M12), 21 mm (für M16)
• Teilenummern / Varianten: PTPD1-12 (ID 151223), PTPD1-16 (ID 151224)
• Klemmkraft (ft/lbs): PTPD1-12 = 2248 ft/lbs; PTPD1-16 = 3372 ft/lbs
• Zulässiges Anzugsdrehmoment (Lbs): PTPD1-12 = 20.0 Lbs; PTPD1-16 = 33.2 Lbs
• Typisches Gewinde für Hebeöffnungen: PTPD1-12 = M10x1.50; PTPD1-16 = M16×2.00
• Typische Abmessungen: D = 125 mm, D1 = 80 mm, D2 = 8 mm, Dp = 104 mm, H = 125 mm, H1 = 105 mm, H2 = 30 mm, W = 19 mm
