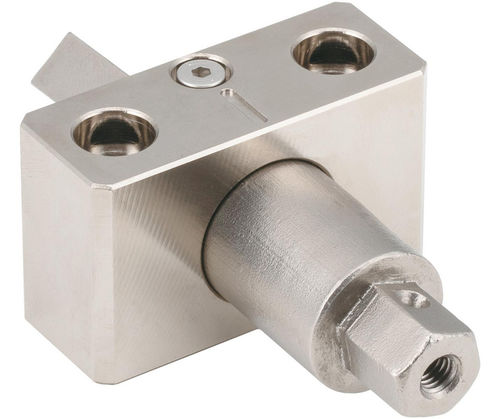

Sechseckiger Zugspanner QLPDW-RC

quadratisch

Übersicht
Diese Verlängerungseinheit ermöglicht die Fernbetätigung von QLPDW-Zugspannern. Sie wird über eine Verlängerungsstange und eine Sechskantsteckdose mit dem Spanner verbunden (nicht enthalten). Der Sechskantkopf kann manuell gedreht oder mit einem Schlagwerkzeug angetrieben werden und erlaubt so eine flexible Bedienung aus der Distanz. Gehäuse aus chemisch vernickeltem 1045-Stahl, sechskantige Welle aus Edelstahl 304, quadratische Welle aus chemisch vernickeltem SS400-Stahl. Kompatibel mit dem Spannmodul QLPDW85-300.

Teileoption (Auszug)

• ID: 189671
• SKU: QLPDW85-RC
• Teilenummer: QLPDW85-RC
• Gewinde: M6 x 1.00
• D (mm): 22
• Gehäuselänge (mm): 22
• Verlängerungsarm-Länge (mm): 20
• Längen (mm): 18.5 / 37
• Kopflänge (mm): 14
• Gesamtbreite (mm): 55
• Breite zwischen Befestigungslochmitteln (mm): 36
• Gesamthöhe (mm): 33
• Höhe bis Unterseite der Senkung (mm): 26
• Höhe bis Mitte des Gehäuses (mm): 16
• Verwendbar mit Spanner: QLPDW85-300

Technische Daten

• Modell / Serie: QLPDW-RC
• Gewinde: M6 x 1.00
• Wellen-Ø: 22 mm
• Gehäuselänge: 22 mm
• Verlängerungsarm-Länge: 20 mm
• Aufgeführte Längen: 18.5 mm und 37 mm
• Kopflänge: 14 mm
• Gesamtbreite: 55 mm
• Breite zwischen Befestigungslochmitteln: 36 mm
• Gesamthöhe: 33 mm
• Höhe bis Unterseite der Senkung: 26 mm
• Höhe bis Mitte des Gehäuses: 16 mm
• Materialien: Gehäuse – chemisch vernickelter 1045-Stahl; sechskantige Welle – Edelstahl 304; quadratische Welle – chemisch vernickelter SS400-Stahl
• Betrieb: manuell oder mit Schlagschrauber angetrieben; verbindet über Verlängerungsstange und Sechskantsteckdose (nicht enthalten)
• Kompatibler Spanner: QLPDW85-300
