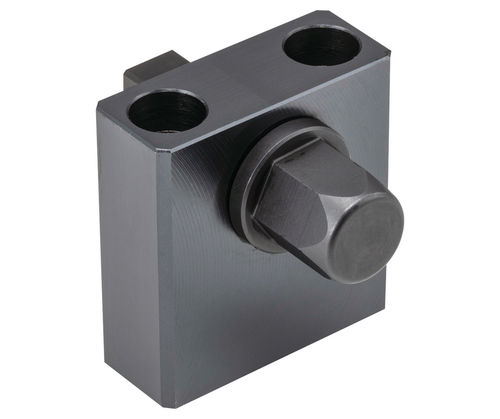

Verlängerung für Modulspanner PTRC1 series

Produktübersicht
Die Verlängerungseinheiten PTRC1 vergrößern den Betätigungsabstand von PTPD1 Hubklemmen und PTNS1 federbelasteten Werkstückstützen. Die Einheit nimmt eine Verlängerungsstange und eine Sechskant-Stecknuss auf (nicht im Lieferumfang). Der Sechskantkopf lässt sich manuell, mit Schlagschrauber oder in Verbindung mit einem Nutrunner für automatisierte Produktionslinien betreiben. Gehäuse aus 1045-Stahl mit schwarzer Oxidschicht; Sechskantkopf aus 4135-Stahl, vergütet, mit schwarzer Oxidschicht.

Teile / Abmessungen

• PTRC1-25 (SKU PTRC1-25) — H=42 mm, H1=25 mm, H2=33 mm — Kompatibel: PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 mm, H1=30 mm, H2=38 mm — Kompatibel: PTPD1-12, PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 mm, H1=40 mm, H2=48 mm — Kompatibel: PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 mm, H1=50 mm, H2=57 mm — Kompatibel: PTNS1-16

Kompatibilität

• Konzipiert für PTPD Zugspannklemmen (PTPD1 Varianten)
• Funktioniert auch mit PTNS1 federbelasteten Werkstückstützen

Materialien & Oberfläche

• Gehäuse: 1045-Stahl mit schwarzer Oxidschicht
• Sechskantkopf: 4135-Stahl, vergütet, mit schwarzer Oxidschicht

Anwendung

• Verlängerungsstange und Sechskant-Stecknuss (nicht im Lieferumfang) anbringen, um an Klemme oder Stütze anzuschließen
• Sechskantkopf kann manuell, mit Schlagschrauber oder mit Nutrunner in automatisierten Linien betrieben werden

Enthalten / Nicht enthalten

• Enthalten: Gehäuse der Verlängerungseinheit und Sechskantkopf wie beschrieben
• Nicht enthalten: Verlängerungsstange und Sechskant-Stecknuss

Medien & Dokumentation

• Produktvideo und herunterladbares Datenblatt verfügbar

Technische Daten

• Modell: PTRC1
• Material (Gehäuse): 1045-Stahl
• Material (Sechskantkopf): 4135-Stahl, vergütet
• Oberfläche: schwarze Oxidschicht an Gehäuse und Kopf
• Betrieb: manuell, Schlagschrauber oder nutrunner-kompatibel
• Erforderlich: Verlängerungsstange und Sechskant-Stecknuss (nicht im Lieferumfang)
• Verfügbare Größen: PTRC1-25, PTRC1-30, PTRC1-40, PTRC1-50
• Typische Anwendung: Vergrößerung des Betätigungsabstands von PTPD-Klemmen und PTNS1 Stützen in automatisierten Produktionslinien
