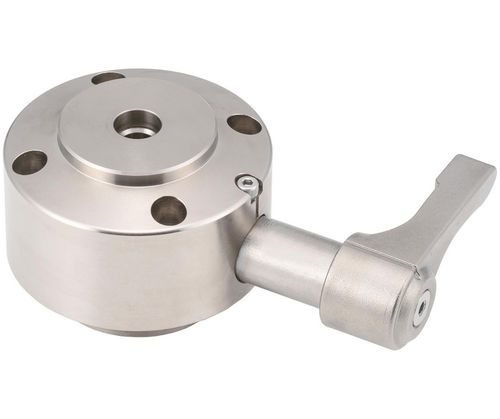

Zugspanner / nicht angegeben QLPDW

Produktübersicht
Die Stablelock Zugspanner bieten ein schnelles, wiederholbares und sicheres Spannen für Werkzeugmaschinen. Das System besteht aus einer Spannkörper-Basis, die mit Spannschrauben verwendet wird: Der Spanner wird unter dem Werkstück montiert und beim Drehen des Handgriffs zieht die Basis den Stift nach unten, um das Werkstück zu sichern, während die zu bearbeitende Fläche für das Schneidwerkzeug zugänglich bleibt. Die Spannkraft ist konstant und der Griff gibt ein taktiles 'click' am Endpunkt, um Überdrehung zu vermeiden. Markierungslinien an Griff und Gehäuse zeigen eindeutig den eingerasteten/freigegebenen Zustand an.

Materialien
Spannkörper: 1045 Stahl. Nocken und Kolben: 4140 Stahl. Griffwelle: 304 Edelstahl.

Hauptmerkmale

• Schnelles, sicheres Befestigen für wiederholte Arbeitsvorgänge
• Unter dem Werkstück montiert, damit die bearbeitete Fläche zugänglich bleibt
• Griffbetätigung zieht den Stift nach unten zum Spannen
• Konstante Spannkraft mit taktilem 'click' Endanschlag zur Vermeidung von Überdrehen
• Sichtbare Markierungen für eingerastet/freigegeben
• Erhältlich mit Standard- oder Lokalisierungsschrauben
• Optionale Erweiterungseinheit für Fernbetätigung und Verknüpfung von zwei Einheiten

Produkttypen / Varianten

• QLPDW (Stablelock Zugspanner-Serie)
• QLPDW-M (Variante mit Lokalisierungs- oder Standardschrauben)
• QLPDW-RC (Erweiterungseinheit für Fernbedienung / Verknüpfung)

Teileauflistung (Beispielzeile)
SKU: QLPDW85-300 — Randdurchmesser mm: 50 — Innendurchmesser mm: 15 — Gehäusedurchmesser mm: 85 — Basisdurchmesser mm: 58 — Bis zur Mitte des oberen Lochs Länge mm: 100 — Mitte Gehäuselänge mm: 43.5 — Gesamtlänge Griff mm: 57.5 — Lochlänge mm: 14 — Breite über Flächen mm: 4 — Gehäuse- und Randhöhe mm: 50 — Basis Höhe mm: 10 — Bohrtiefenhöhe mm: 30 — Breite über Flächen Höhe mm: 13 — Bis zur Mitte der Griffhöhe mm: 16 — Spannkraft Lbs: 675

Enthaltene / verwandte Artikel

• Standard-Spannschrauben (verwandte Schrauben verfügbar)
• Lokalisierungs-Spannschrauben (Option)
• Erweiterungseinheit (ermöglicht Fernbedienung und Verknüpfung von zwei Spannern)
• CAD-Bilder und technische Zeichnungen für das Teil verfügbar

Eigenschaften / technische Daten

• Serie / Modell: QLPDW
• Beispielteil: QLPDW85-300
• Randdurchmesser: 50 mm
• Innendurchmesser: 15 mm
• Gehäusedurchmesser: 85 mm
• Basisdurchmesser: 58 mm
• Bis zur Mitte des oberen Lochs Länge: 100 mm
• Mitte Gehäuselänge: 43.5 mm
• Griff - Gesamtlänge: 57.5 mm
• Lochlänge: 14 mm
• Breite über Flächen: 4 mm
• Gehäuse- und Randhöhe: 50 mm
• Basis Höhe: 10 mm
• Bohrtiefenhöhe: 30 mm
• Breite über Flächen Höhe: 13 mm
• Bis zur Mitte der Griffhöhe: 16 mm
• Spannkraft: 675 lbs
• Gehäusematerial: 1045 Stahl
• Nocken & Kolben Material: 4140 Stahl
• Griffwellenmaterial: 304 Edelstahl
