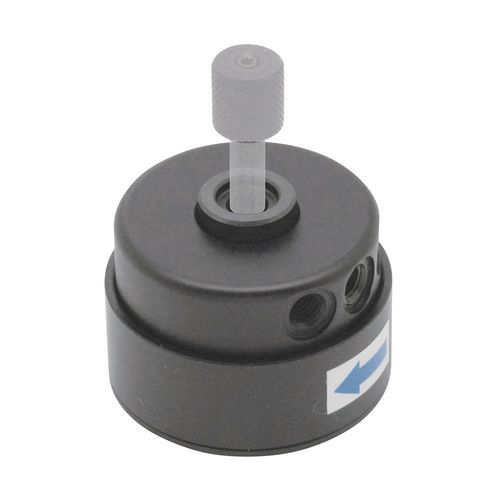

Mechanischer Zugspanner QLPD series

Diese einzigartigen Spanner bieten eine sehr schnelle und sichere Befestigung für sich wiederholende Bearbeitungsvorgänge. Sie bestehen aus einem Klemmsockel und einem auf die Dicke des zu klemmenden Teils abgestimmten Stift. Durch Drehen des Griffs um 1/4 Umdrehung zieht die Grundklemme den Stift nach unten und fixiert ihn in seiner Position. Vier Schrauben und zwei Fixierlöcher sorgen für eine sichere Befestigung und präzise Positionierung. Es sind auch Befestigungssockel erhältlich, die eine Befestigung an der Oberseite und eine Höhenverstellung ermöglichen. Die empfohlene Werkstücktoleranz beträgt +/-,3 mm für das Modell 150 und +/-,5 mm für das Modell 200. Das Gehäuse und der Nocken sind aus 4140 legiertem Stahl gefertigt, wärmebehandelt und schwarz oxidiert. Der Griffschaft ist aus 1045 legiertem Stahl mit einer schwarzen Oxidschicht. Der Kugelknopf ist aus Kunststoff.
