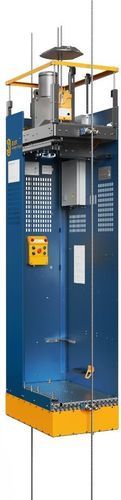

Motorisierter Lastenaufzug WM08R series

elektrischfür das Bauwesenfür Baustelle

Übersicht
Der seilgeführte Serviceaufzug nutzt die seitlichen Führungsseile als Laufschienen und bewegt sich mittels einer Traktionswinde längs des Arbeitsseils. Konzipiert für Türme mit kleinem oberen Durchmesser und begrenztem Platz, ermöglicht er den vertikalen Transport von Personal und Werkzeugen bei Inspektion, Wartung und Montagearbeiten.

Zwölf Sicherheitsstufen

• Einzigartige intelligente Informationsanzeige – erleichtert Bedienung und Diagnose.
• Vollständig unabhängige Hub- und Sicherheitssysteme – redundanter Schutz für Personen und Anlagen.
• Omnidirektionales Sensorbegrenzungsgerät – Hinderniserkennung über den gesamten Bereich.
• Mechanischer Überlastschutz – verhindert Überlastung.
• 60.000 Zyklen Ermüdungsprüfung für die Traktionswinde – geprüfte Dauerfestigkeit.
• Überschussgeschwindigkeitsschutz – automatische Eingriffe bei Geschwindigkeitsverlust.
• Hochfeste Tragstruktur – ausgelegt für dauerhafte Betriebsbelastungen.
• Manuelle Absenkung – kontrolliertes Absenken bei Stromausfall.
• Notfall-Reserve-Tür mit Verriegelungsschaltern – Zugriffssteuerung bei Notfällen.
• Mechanische Verriegelung – zusätzliche Absturzsicherung.
• Elektromagnetische Türverriegelung – Notentriegelung und sichere Schließung.
• Plattformanzeige – visuelle Rückmeldung der Parkposition.

Produktdetails - Hauptkomponenten

• Traktionswinde: Treibt Auf- und Abfahrt durch Reibung zwischen Getriebe und Seil und gewährleistet ruhige Vertikalbewegung.
• Obere Sensorplatte: Komprimiert bei Kontakt mit einem Hindernis und löst sofortiges Stoppsignal aus.
• SafeLock: Notfallvorrichtung, die den Aufzug bei Geschwindigkeitsverlust blockiert und stoppt.
• Anschlagpunkt: Zertifizierte Auffanggurte-Anschlagpunkte für den Personenschutz, in Verbindung mit einem Auffanggurt zu verwenden; jeder Punkt für eine Person ausgelegt.
• Schaltschrank: In der Kabine integriertes Steuersystem zur Betriebssteuerung.
• Betriebsbox: Bedienfeld für den Aufzug, geeignet für den Einsatz innen und außen.
• Führungsseil: Primäre vertikale Führung für stabile Bewegung entlang des Turms.
• Untere Sensorplatte: Erkennt Hindernisse am Kabinenboden und veranlasst sofortiges Anhalten.

Wesentliche Merkmale

• Unabhängige Hub- und Sicherheitssysteme
• Omnidirektionales Sensorbegrenzungsgerät und Sicherheitsendschalter für Rundumschutz
• Absturzsicherungssystem zum Schutz von Personal und Ausrüstung
• Optionales intelligentes Informationssteuerungssystem für Status und Diagnose
• Mechanischer Überlastschutz
• Fortschrittliche Traktionsantriebstechnik für sicheren Betrieb
• Hochfeste tragende Struktur
• Manuelle Absenkung für kontrolliertes Notabstiegen
• Not-Reserve-Sicherheitstüren oben und unten an der Kabine
• Optionaler Plattformanzeiger
• Optionales mechanisches Verriegelungssystem
• Optionale elektromagnetische Türverriegelung

Spezifikationen (Tabelle)
Modell: WM08R224 | WM08R230
Nennlast: 240 kg | 300 kg
Kapazität: 2 Personen | 2 Personen
Geschwindigkeit: 18 m/min, 21 m/min | 18 m/min, 21 m/min
Abmessungen (LxBxH): 960 x 600 x 2980 mm | 960 x 600 x 2980 mm
Nennspannung: 400 V/690 V, 50 Hz/60 Hz, 3P+PE | 400 V/690 V, 50 Hz/60 Hz, 3P+PE
Betriebstemperatur: -30℃ bis 60℃ (kundenspezifische Kaltversion verfügbar) | -30℃ bis 60℃ (kundenspezifische Kaltversion verfügbar)
Umgebungstemperatur: -60℃ bis 75℃ | -60℃ bis 75℃

Technische Daten

• Modell: WM08R224; WM08R230
• Nennlast: WM08R224 = 240 kg; WM08R230 = 300 kg
• Kapazität: 2 Personen (beide Modelle)
• Geschwindigkeit: 18 m/min oder 21 m/min (beide Modelle)
• Abmessungen (LxBxH): 960 x 600 x 2980 mm (beide Modelle)
• Nennspannung: 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE
• Betriebstemperatur: -30℃ bis 60℃ (kundenspezifische Niedrigtemperaturversion verfügbar)
• Umgebungstemperaturbereich: -60℃ bis 75℃
• Sicherheitsfunktionen: omnidirektionales Sensorbegrenzungsgerät, mechanischer Überlastschutz, Überschussgeschwindigkeitsschutz, SafeLock, mechanisches Verriegelungssystem (optional), elektromagnetische Türverriegelung (optional), Notfall-Reserve-Türen, Anschlagpunkte für Auffangschutz
• Steuerung & Bedienung: Schaltschrank in der Kabine; Betriebsbox innen und außen verwendbar; optionales intelligentes Informationssystem und Plattformanzeiger
