Elektrischer Antrieb IHM-15

DrehAC230 V

Übersicht

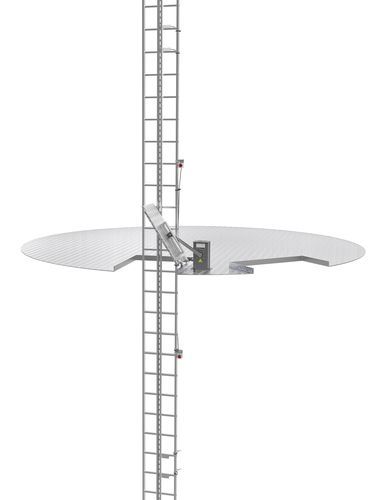

Der automatische Klappenöffner automatisiert das Öffnen und Schließen von Plattformklappen beim Durchgang von Zugangssystemen und ermöglicht eine freihändige Klappensteuerung für Personenzugänge auf Industrieplattformen und Windturbinen-Gondeln.

Hauptvorteile

• Intelligente Steuerung: automatisches Öffnen/Schließen ausgelöst durch Distanz­erkennung und Sensoren.
• Positive Arretierung: integrierte Haltevorrichtung verhindert das Zurückschnellen der Klappe.
• Automatische Nullkalibrierung: einsatzbereit ohne manuelle Feinjustage.
• Kompakte Bauweise: so konzipiert, dass Arbeitsbereiche auf der Plattform nicht beeinträchtigt werden.
• Lange Lebensdauer: erwartete Einsatzdauer >25 Jahre basierend auf Material und Konstruktion.
• Multi-Szenario-Kompatibilität: kompatibel mit manuellem Steigen, Climb Assist und Climb Auto System; passt zu den meisten Windturbinenplattformen und steuert Abdeckungen bis 15 kg mit dritter Generation Getriebe und hohem Drehmoment.
• Einfache Montage: Ein-Kabel-Anschluss und acht Schrauben; eine Person kann die Montage in ca. 45 Minuten durchführen (Plug-and-Play, geringer Retrofit-Aufwand).
• Mehrfachschutz und wartungsfreie Auslegung für längeren Feldeinsatz.

Produktdetails — Komponenten & Funktion

• Führungsplatte: Radführung, am Plattformdeckel befestigt, gewährleistet korrekten Laufweg.
• Verbindungsstange: überträgt die Bewegung der Antriebseinheit zum Öffnen und Schließen der Klappen über das Führungs­element.
• Plattformklappen: an der Kante der Plattformverkleidung mit Scharnieren montiert, um das Herabfallen von Personen und Gegenständen zu verhindern; vorhandene Klappe kann verwendet oder vor Ort angepasst/gefertigt werden.
• Taster auf der Plattform (manuelle Option): oben montierter Taster zum manuellen Auslösen von Öffnen/Schließen beim Personalzugang.
• Taster unter der Plattform (manuelle Option): unten montierter Taster zum manuellen Auslösen von Öffnen/Schließen beim Personalzugang.
• Antriebseinheit: auf der Scharnierseite der Klappe montiert; Hauptantriebsquelle des automatischen Klappenöffners.
• Oberer Sensor: oben an der Plattform für den Betrieb mit Climb Auto System installiert; löst automatisches Öffnen/Schließen aus, sobald CAS erkannt wird.
• Unterer Sensor: unter der Plattform installiert für CAS-gesteuerte Funktion.

Modelle

• IHM-15 — Seitenöffnungsmodell
• IHA-15 — Rücköffnungsmodell

Installation & Kompatibilität
Plug-and-play-Montage ohne strukturelle Nachrüstung oder Änderungen an den Spezifikationen der Leitungsschutzgeräte. Ein-Kabel-Anschluss und acht Schrauben; typische Einzelpersonenmontage in ~45 Minuten. Kompatibel mit manuellem Zugang, Climb Assist, Climb Auto System und ähnlichen Szenarien.

Zusätzliche Hinweise
Das Gerät verfügt über Temperaturbeständigkeit und Korrosionsschutzbehandlung für eine lange Einsatzdauer unter verschiedenen Umgebungsbedingungen.

Technische Daten

• Modell: IHM-15
• Abmessungen: 174 mm × 131 mm × 314 mm
• Stromversorgung: Einphasen-AC 200–240 V
• Leistung: 60 W
• Schutzart: IP44 (höherer Schutzgrad optional)
• Korrosionsklasse: C4
• Betriebstemperatur: -40℃ – +60℃
• Zertifizierungen: CE, EMC, ETL, UL
• Max. steuerbares Abdeckungsgewicht: bis zu 15 kg
