Elektrisch betätigtes Hebegerät

hydraulischhydraulisch gesteuertmit Flaschenzug

Übersicht
Das Einzelblatt-Hebewerkzeug ist ein Hilfssystem zum Heben und Andocken von Windrotorblättern, geeignet für Onshore- und Offshore-Einsätze und für Blattlängen von Standard bis Ultra-Lang. Es ermöglicht eine sichere, stabile und flexible Handhabung zur Steigerung der Baustellenproduktivität und Verkürzung der Montagezeiten.

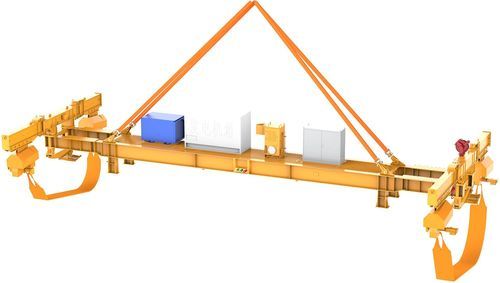

Horizontaltyp mit Hubschlinge — Hauptmerkmale

• Hohe Vielseitigkeit: Erweiterung des Anwendungsbereichs durch Wechsel der Schlingentypen und Befestigungsbohrungen.
• Leichtbau mit optimierter Komponentenkonfiguration für Transport und Handhabung.
• Schnelle Einsatzbereitschaft: klappbarer Trägerarm ermöglicht integrierten Transport und minimiert Montageaufwand vor Ort.
• Dual-redundante Funksteuerung mit Hold-to-Run- und Zwei-Tasten-Modi für sicheren Betrieb.
• Endschalter und Drucküberwachung ermöglichen automatisches Stoppen zum Schutz der Blattoberfläche.
• Serien- und Modulares Design verkürzt Lieferzeiten und vereinfacht komplexe Bestellungen.

Horizontaltyp mit Hubschlinge — Komponenten & Funktionen
Stahlstruktur
Tragrahmen aus hochfesten Stahlblechen als zentrale Lastaufnahme; modulare Spannweiten zur Anpassung an verschiedene Blattprofile für präzises Andocken und stabile Lageregelung.

Hubaggregat
Koordinierte Mehrseil-/Mehrwindensteuerung ermöglicht gleichmäßiges Heben und feine Ausrichtungsanpassungen für genaue Positionierung an Verbindungspunkten.

Stromversorgung
Integrierte unabhängige Energieeinheit ermöglicht autonomen Betrieb ohne externe Versorgung; liefert stabile Energie für elektronische und hydraulische Systeme.

Freigabesystem
Unterstützt automatische Freigabe und erzwungenes manuelles Entriegeln bei Stromausfall; Positionsrückmeldung und Endlagen-Schutz verhindern Blockaden; Verriegelungsprinzip vermeidet gleichzeitiges Durchrutschen der Schlingen an beiden Enden.

Spannmechanismus
Hydraulisch angetrieben mit automatischer Druckerkennung und Stopp; mehrgelenkige Kugelgelenke passen sich der Blattkrümmung an; verschleißfeste Gummipolster schützen die Oberfläche bei sicherem Halt.

Elektrische Steuerung
PLC-Steuerung mit kabelloser Fernbedienung; Last-, Druck- und Positionssensoren liefern Echtzeitüberwachung und präzise automatisierte Steuerung während des Hebevorgangs.

Schlingen und Schäkel
Flache Schlingen aus hochfesten synthetischen Fasern schützen die Blattoberfläche; geschmiedete Legierungsschäkel sorgen für zuverlässige Tragfähigkeit.


Horizontaltyp mit C-Klemme — Hauptmerkmale

• Anpassbar an mehrere Blattmodelle durch Wechsel der Klemmen.
• Für raue Offshore-Umgebungen ausgelegt mit hoher Korrosionsklasse und erhöhten IP-Werten.
• Betrieb bei Windgeschwindigkeiten bis zu 22 m/s möglich, erweitert das Einsatzfenster.
• Dual-redundante Funksteuerung mit Hold-to-Run- und Zwei-Tasten-Modi.
• Endschalter und Drucküberwachung ermöglichen automatisches Stoppen zum Schutz der Blattoberfläche.
• Serien- und Modulares Design für kürzere Lieferzeiten.
• Integriertes Installations-/Demontagedesign erlaubt Verwendung desselben Geräts für Montage und Stilllegung einzelner Blätter.
• Intelligentes Tagline-System mit automatischer Spannungsregelung gewährleistet stabilen und sicheren Hebevorgang.

Horizontaltyp mit C-Klemme — Komponenten & Funktionen
Stahlstruktur
Gefertigt aus hochfesten legierten Stahlblechen mit Präzisionsschweißung für hohe Stabilität und anpassbare Spannweiten.

Spannmechanismus
„Flexible Greifung + starre Verriegelung“ mit verschleißfesten Anti-Rutsch-Pads, die sich der Blattoberfläche anpassen; hydraulisch angetrieben mit einstellbarem Druck zur Unterdrückung von Wackeln oder Torsion während des Hebens.

Tagline-System
Echtzeit-Positionsanpassung mit automatischer Spannungsregelung; selbstverriegelnde Bremse wirkt Wind-induzierten Schwingungen und Verdrehungen entgegen.

Dreh-/Kipp-System
Ermöglicht präzise Winkelanpassung der Blattstellung für schnelles Ausrichten am Nabenbereich, erhöht die Montageeffizienz und verkürzt den Hebezyklus.

Stromversorgung
Integrierte unabhängige Energieeinheit mit Notstart, Überlastschutz und Ölstandswarnung für autonomen und sicheren Betrieb.

Elektrische Steuerung
PLC-Steuerung mit kabelloser Fernbedienung; Sensorik ermöglicht automatisierte Steuerung von Winkelverstellung, Klemmung und Freigabe.

Hydrauliksystem
Integriertes Hydrauliksystem mit Komponenten hoher Zuverlässigkeit, exzellenter Dichtung, minimiertem Leckagerisiko, präziser Regelung von Klemmdruck und Kippgeschwindigkeit sowie Überlast-/Überdruckschutz.

Spezifikationen — Horizontaltyp mit Hubschlinge
Nennlast: 40 t – 120 t
Gewicht des Werkzeugs: 12 t - 38 t
Hauptmaterial: Q355E / Q460E
Abmessungen (L × B × H): 11500 × 7100 × 2300 mm
Korrosionsbeständigkeit: C4 / C5
Betriebstemperatur: -30 ℃ bis 50 ℃
Max. Betriebswindgeschwindigkeit: 18 m/s
Greifraum für Blatt: verstellbar 11 m - 20 m

Spezifikationen — Horizontaltyp mit C-Klemme
Nennlast: 65 t - 120 t
Gewicht des Werkzeugs: 65 t - 110 t
Hauptmaterial: Q355E / Q460E / Q690E
Abmessungen (L × B × H): 24000 × 11500 × 15000 mm
Korrosionsbeständigkeit: C4 / C5
Betriebstemperatur: -30 ℃ bis 50 ℃
Max. Betriebswindgeschwindigkeit: 22 m/s
Greifraum für Blatt: verstellbar 9 m - 18 m

Technische Merkmale

• Produkttyp: Einzelblatt-Hebe- und Andockwerkzeug für Windrotorblätter.
• Konfigurationen: Horizontal mit Hubschlinge; Horizontal mit C-Klemme.
• Nennlastbereiche: Schlinge: 40 t – 120 t; C‑Klemme: 65 t – 120 t.
• Gewichtsbereiche des Werkzeugs: Schlinge: 12 t - 38 t; C‑Klemme: 65 t - 110 t.
• Hauptmaterialien: Q355E, Q460E, optional Q690E (C‑Klemme).
• Abmessungen: Schlinge 11500 × 7100 × 2300 mm; C‑Klemme 24000 × 11500 × 15000 mm.
• Korrosionsklasse: C4 / C5 geeignet für Offshore-Anwendungen.
• Betriebstemperatur: -30 ℃ bis 50 ℃.
• Max. Windgeschwindigkeit: Bis zu 18 m/s (Schlinge); bis zu 22 m/s (C‑Klemme).
• Greifraum der Blattaufnahme: Schlinge 11 m - 20 m; C‑Klemme 9 m - 18 m.
• Wesentliche Teilsysteme: Stahlstruktur, Hubaggregat, Energieversorgung, Freigabesystem, Spannmechanismus, PLC-Steuerung mit drahtloser Fernbedienung, Hydrauliksystem, Tagline- & Kipp-Systeme, Schlingen und Schäkel.
