Motorisierter Aufzug WM07L series

elektrischPlattform

Übersicht

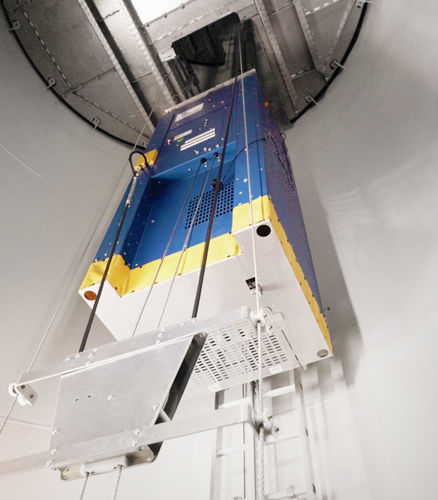

Der leitergeführte Service-Aufzug wird über obere und untere Stützarme mit Führungsrollen an der Leiter angebunden, wodurch geführte vertikale Bewegung und geringe Abweichungen während des Betriebs gewährleistet sind. Für Höheninstallationen ausgelegt, trägt der Aufzug höhere Lasten und integriert mehrere Sicherheitssysteme für Hochbauanwendungen.

Zwölf Sicherheitsstufen

• Intelligente Informationshinweise zur Anzeige des aktuellen Anlagenstatus vor Ort.
• Vollständig unabhängige Hub- und Sicherheitssysteme für Redundanz.
• Omnidirektionales Erfassungsbegrenzungsgerät für umfassenden Grenzschutz.
• Mechanischer Überlastschutz zur Verhinderung von Überlastungen.
• Zugwinde mit 60.000 Ermüdungszyklen getestet für Dauerfestigkeit.
• Überschussgeschwindigkeitsschutz zur Abbremsung unkontrollierter Abstiege.
• Hochfestes tragendes Gerüst zur Aufnahme der Beanspruchungen.
• Manuelle Absenkungseinrichtung für kontrolliertes Notablassen.
• Not-Backup-Türen mit Verriegelungsschaltern oben und unten.
• Mechanische Verriegelung zum Fallschutz.
• Elektromagnetische Türverriegelung für kontrolliertes Notentriegeln.
• Plattformanzeige zur Identifikation der Park-/Halteposition.

Produktdetails (Komponenten & Funktionen)

• Oberes Erfassungspanel: Am oberen Bereich der Kabine montiert; bei Kompression durch Kontakt wird ein Sensor ausgelöst, der den Aufzug sofort anhält, um Stöße zu vermeiden.
• SafeLock: Übergeschwindigkeits-Erkennung, die automatisch eingreift, wenn die Absenkgeschwindigkeit den voreingestellten Wert überschreitet, und den Aufzug stoppt.
• Hubwinde: Präzisionskonstruierte Winde für einen ruhigen Betrieb und die Unterstützung großer Hubhöhen.
• Steuerschrank: Zentrale Steuereinheit mit Niederspannungsschaltgeräten sowie Steuer-, Signal-, Schutz- und Regeltechnik.

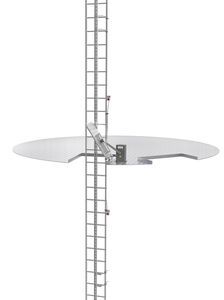

• Aluminiumleiter: Dient als Steigvorrichtung für Personal und als Führungsschiene für den Aufzug.
• Oberer Stützarm: Stützarmbaugruppe mit Führungsrolle, die entlang des vertikalen Leiterträgers läuft, um die geführte Bewegung sicherzustellen.
• Unterer Stützarm: Entsprechender Stützarm im unteren Bereich zur Aufrechterhaltung von Ausrichtung und Stabilität.
• Unteres Erfassungspanel: Unterhalb der Kabine angeordnet; bei Kontakt komprimiert es und löst eine sofortige Stoppsignalisierung aus, um Stöße zu verhindern.

Hauptmerkmale

• Unabhängige Hebe- und Sicherheitssubsysteme.
• Omnidirektionales Erfassungsbegrenzungsgerät und Sicherheitsendschalter für umfassenden Schutz.
• Fallschutzsystem zum Schutz von Personal und Anlage.
• Optionales Smart-Informationssteuerungssystem zur Statusüberwachung.
• Mechanischer Überlastschutz.
• Fortschrittliche Antriebstechnik für zuverlässige Hubleistung.
• Hochfestes tragendes Gerüst.
• Manuelle Absenkung für kontrolliertes Absenken.
• Not-Backup-Sicherheitstüren oben und unten an der Kabine.
• Mechanische Verriegelung (Standard).
• Mechanische Verriegelung (optional konfigurierbar).
• Elektromagnetische Türverriegelung (optional).

Spezifikationen

• Modell: WM07L225
  WM07L335
  WM07L445
• Nennlast: 250 kg (WM07L225)
  350 kg (WM07L335)
  450 kg (WM07L445)
• Kapazität: 2 Personen (WM07L225)
  3 Personen (WM07L335)
  4 Personen (WM07L445)
• Geschwindigkeit: 18 m/min, 21 m/min (alle Modelle)
• Abmessungen (L×W×H): 860 × 800 × 2750 mm (WM07L225)
  950 × 860 × 2750 mm (WM07L335)
  1200 × 860 × 2750 mm (WM07L445)
• Nennspannung: 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE (alle Modelle)
• Betriebstemperatur: -30℃ bis 60℃ (kundenspezifisches Tieftemperaturmodell verfügbar)
• Umgebungstemperatur: -60℃ bis 75℃
