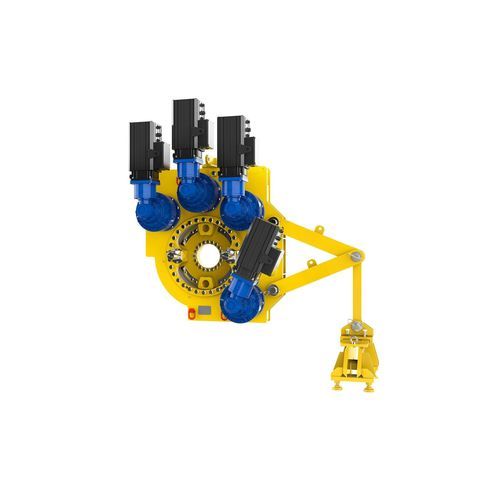

Das Naben-Drehwerkzeug ist ein spezialisiertes Hilfssystem für Montage und Instandhaltung von Windkraftanlagen, ausgelegt für doppelt gespeiste und halb direkt angetriebene Generatoren. Motorgetrieben über ein Reduktionsgetriebe dreht es die Nabe, um die Rotorblätter in die für Montage, Inspektion und Wartung erforderlichen Winkel zu bringen. Das System vereint mechanische Verriegelung, Blattnachführfunktion, umfassenden Schutz und hohe Korrosionsbeständigkeit.

Wesentliche funktionale Merkmale

• Synchroner Mehrmotorbetrieb mit intelligenter Steuerlogik für gleichmäßige Drehmomentverteilung über die Antriebe.
• PLC-basiertes Closed-Loop-Servosystem für hochpräzise Winkelpositionierung.
• Doppelte mechanische Verriegelungen mit Überwachungsgeräten zur Vermeidung von Fehlbedienungen und zur Maximierung der Zuverlässigkeit.
• „Blade following“-Funktion: ermöglicht sicheres Anhalten und Fortsetzen ohne Ausbau unter besonderen Umständen.
• Antriebsredundanz: verbleibende Antriebe können die Drehung bei Ausfall eines Antriebs abschließen.
• Mehrere wählbare Betriebsarten mit Sicherheitsverriegelungen für sicheren Umgang.
• Integrierter Schutz gegen Blitz, Kurzschluss, Überstrom und Überspannung.

Hauptkomponenten und Aufgaben

• Servomotor: Closed-Loop-Regelung für präzise Drehzahl- und Drehmomentanpassung und eine gleichmäßige, kontrollierte Drehbewegung.
• Getriebe (Reduktor): Planetengetriebestruktur mit hoher Tragfähigkeit, die die hohe Drehzahl des Motors in die erforderliche niedrige Drehzahl mit hohem Drehmoment umsetzt.
• Gehäuse: Optimierte mechanische Struktur für robuste Unterstützung und zuverlässigen Schutz der inneren Antriebskomponenten.
• Adapter-Scheiben-Baugruppe: Universelle Schnittstelle mit hoher Stirnrunout- und Koaxialitätspräzision zur Vermeidung zusätzlicher Lasten und Vibrationen durch Montageabweichungen.
• Reaktionsarm: Überträgt Reaktionskräfte an den Grundrahmen und kompensiert dabei automatisch Montagewinkeldeviationen, um zusätzliche Belastungen und Schäden zu vermeiden.
• Elektrischer Schaltschrank: Modulares Layout zur einfachen Wartung und funktionalen Erweiterung, ausgestattet mit mehrschichtigen Schutzfunktionen für sicheren und zuverlässigen Drehbetrieb.

Technische Daten

• Anwendbarer Windturbinen-Generator: Doppelt gespeist (auch geeignet für halb direkt angetriebene Modelle)
• Nennantriebsmoment: 75 kNm - 150 kNm
• Antriebsart: Motor
• Anzahl der Antriebseinheiten: 4
• Motorleistung: 7,9 kW
• Gewicht des Werkzeugs: 2780 kg
• Abmessungen (L × B × H): 1370 mm × 890 mm × 1865 mm
• Betriebstemperatur: -25 °C - +50 °C
• Schutzart: IP55
• Korrosionsbeständigkeit: C5-M
• Betriebshöhe: ≤ 3000 m
