Trübungssonde EXcell 251

KonzentrationInfrarotfür die Lebensmittelindustrie

Produktbeschreibung

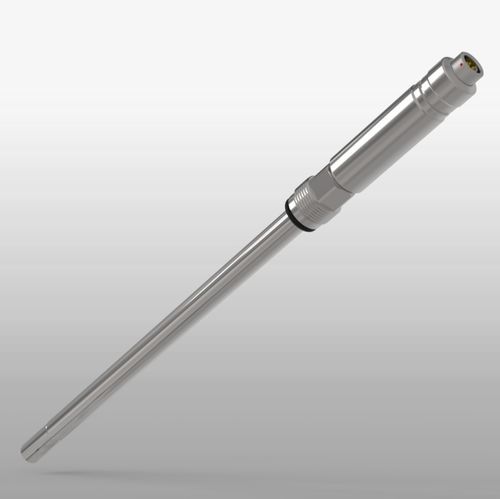

Der NIR-Rückstreusensor EXcell 251 ist ein hochgenauer digitaler NIR-Stabsensor zur Überwachung von Produktionsprozessen in der Biotech-, Food- und Pharmaindustrie. Sein 12 mm Edelstahl-Design sowie die verschleißfreien Saphirfenster machen den EXcell 251 zu einem zuverlässigen und intelligenten Rückstreusensor mit integriertem digitalem Messverstärker. Die gemessenen Trübungswerte können über die Einheit "Arb.Unit" oder kundenspezifische Einheiten ausgegeben werden. Der Sensor lässt sich am PC mit der zugehörigen Software EXpert parametrieren; Messdaten können mitgeschrieben und grafisch angezeigt werden. Außerdem ist eine Modbus-RS485-Schnittstelle sowie eine zusätzliche 4...20 mA Schnittstelle verfügbar.

Einbau und Reinigungsmöglichkeiten
Der Sensor wird über ein Gewinde PG13,5 in den Prozess eingebracht. Die prozessseitigen Einbaumaße entsprechen einem standardisierten pH-Sensor, wodurch der Sensor auch in Verbindung mit Prozess-Wechselarmaturen und vollautomatischen Reinigungssystemen verwendbar ist. In Kombination mit Wechselarmaturen der Baureihe EXtract 8XX und der Steuerung EXmatic 470 (vollautomatisch) ist eine automatische Reinigung unter Prozessbedingungen möglich, was den zuverlässigen Einsatz auch in anspruchsvollsten Applikationen eröffnet.

Ihre Vorteile

• Design als Stabsensor mit integriertem Digitalverstärker
• widerstandsfähiges Saphirfenster, CIP/SIP-tauglich
• hygienisches Design, autoklavierbar
• LED-Lichtquelle garantiert langlebiges und stabiles Signal
• Datenausgabe direkt am PC, Modbus RS485 oder über 4…20 mA
• hohe Linearität des Messsignals
• einfache Parametrierung mit PC-Software EXpert
• Einsatz in Wechselarmaturen zur automatischen Reinigung der Messfenster

Anwendungen

• hochgenaue Konzentrationsmessung bis 300 g/l
• Einsatz in Fermentationsprozessen
• sehr gut in Kleinfermentern verwendbar
• Messung von Zellwachstum
• farbunabhängige Trübungsmessung

Charakteristiken / technische Spezifikationen

• Messbereich: 0...100 arb.Unit / 0...300 g/l (CDW Hefe)
• Auflösung: 0,01 arb.Unit
• Genauigkeit: ± 1,5 % vom Messwert
• Reproduzierbarkeit: ≤ 1 % vom Endwert
• Wellenlänge: 850 nm
• Lichtquelle: LED
• Schaftlänge: 120 / 220 / 320 / 420 mm
• Material: Edelstahl 1.4435 (316L)
• Oberfläche: Ra
• Messfenster: Saphir
• Prozessanschluss: Gewinde PG13,5
• Prozesstemperatur: 0...90 °C, 135 °C max. 1 Stunde (SIP cycle)
• Prozessdruck: max. 16 bar (232 psi)
• Elektrischer Anschluss: Fischer Core Series
• Länge Anschlusskabel: 2 m / 5 m
• Schnittstellen: USB, RS485 Modbus, 4...20 mA
• Schutzklasse: IP68
