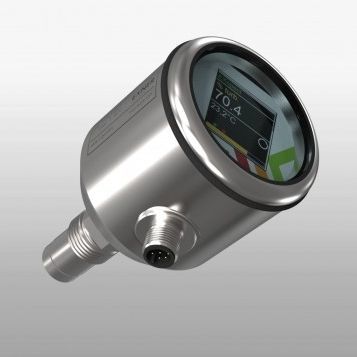

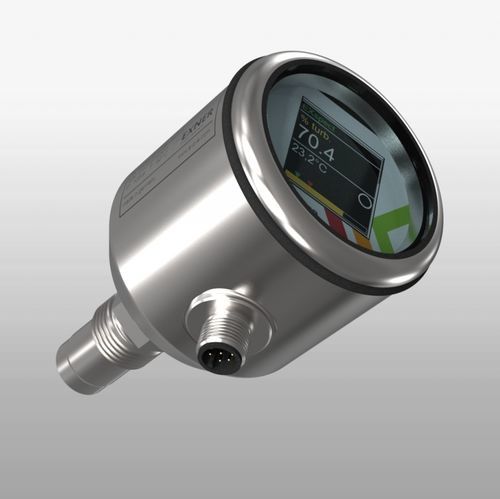

NIR-Trübungssensor EXspect 271

kompakt4-20mA

Kurzbeschreibung
EXspect 271 ist ein kompakter, hochgenauer NIR-Backscatter-Trübungssensor zur Überwachung von Produktionsprozessen in der Lebensmittelindustrie (z. B. Molkereien) und in weiteren Prozessapplikationen mit mittlerer bis hoher Trübung. Edelstahlgehäuse, verschleißfreie Saphirlinse und integrierte Auswertelektronik/Verstärker. Trübungsanzeige in % oder in einer kundenspezifischen Einheit; Standardausgang 4...20 mA und zwei programmierbare Alarmgrenzen.

Ihre Vorteile

• Kompaktes Design mit integriertem Verstärker
• Anzeige in % oder kundenspezifischer Einheit
• Langlebige Saphirlinse
• Hygienisches Design, CIP/SIP-fähig
• LED-Lichtquelle für ein stabiles Signal
• Parametrierung über Display oder Software EXpert
• Ausführungen nach EHEDG / 3-A verfügbar

Konfigurationsoptionen

• Messbereich: 0...100 % Trübung
• Benetzte Teile: Edelstahl 1.4435 / 316L
• Abdichtung: ohne Elastomerdichtung
• Prozessanschlüsse: Gewinde G1/2" (metallische Dichtung); Varivent N DN40-125 (EHEDG/3A); Tri-Clamp 1.5" (EHEDG/3A); Tri-Clamp 2" (EHEDG/3A)
• Schnittstellen: Analoge 4...20 mA (M12 5-polig); Analoge 4...20 mA + digital (M12 8-polig)
• Display: integriertes Display

Spezifikationen
Max. Messbereich: 0-100 %turb
Auflösung: 0,1 %
Genauigkeit: ±1,5 % vom Messwert
Reproduzierbarkeit: ≤1 % vom Endwert
Wellenlänge: 850 nm
Lichtquelle: LED
Material: Edelstahl 1.4435 (316L)
Oberfläche: Ra < 0,37 μm
Linse: Saphir
Versorgungsspannung: 24 V DC
Kontaktausgang: NO oder NC parametrierbar 150 mA
Eingangskontakt: Nullstellung
Prozessanschluss: Gewinde G1/2"
Prozesstemperatur: -10...100 °C, 141 °C max. 2 Stunden (SIP)
Prozessdruck: max. 20 bar (290 psi)
Elektrischer Anschluss: M12-Stecker 5-polig oder 8-polig (digital parametrierbar)
Schnittstellen: 0/4...20 mA
Parametrierung: Software EXpert
Schutzklasse: IP69

Anwendungen

• Phasentrennung
• Farbunabhängige Konzentrationsmessung
• Überwachung von Produktwechseln
• Hefemanagement

Technische Merkmale / Spezifikationen

• Max. Messbereich: 0-100 % Trübung
• Auflösung: 0,1 %
• Genauigkeit: ±1,5 % vom Messwert
• Reproduzierbarkeit: ≤1 % vom Endwert
• Wellenlänge: 850 nm
• Lichtquelle: LED
• Material: Edelstahl 1.4435 (316L)
• Linse: Saphir
• Versorgungsspannung: 24 V DC
• Kontaktausgang: NO/NC parametrierbar (150 mA)
• Prozesstemperatur: -10...100 °C (141 °C max. 2 Std. SIP)
• Prozessdruck: max. 20 bar (290 psi)
• Elektrischer Anschluss: M12-Stecker (5-polig oder 8-polig)
• Schnittstelle: 0/4...20 mA
• Parametrierung: Software EXpert
• Schutzklasse: IP69
