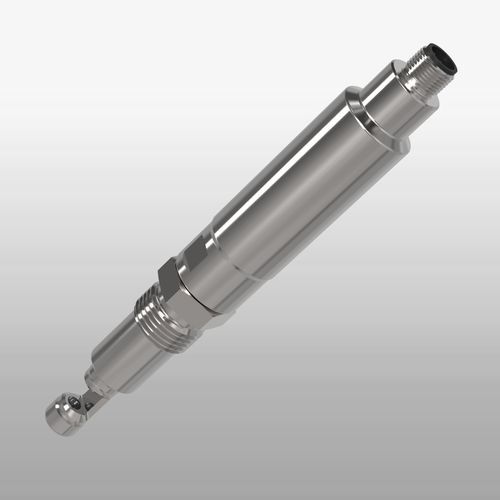

NIR-Trübungssensor EXplore 131

für Wasserkompakt4-20mA

Produktbeschreibung
EXplore 131 ist ein NIR-Trübungssensor zur Überwachung von Produktionsprozessen in der Lebensmittel- und Getränkeindustrie sowie weiteren Prozessapplikationen. Das kompakte Edelstahlgehäuse und verschleißfreie Saphirfenster machen den EXplore 131 zu einem zuverlässigen Absorptionssensor mit integrierter Auswertelektronik. Die Messwerte werden über die Standardschnittstelle 4...20 mA ausgegeben.

Ihre Vorteile

• Kompaktes Design mit integriertem Verstärker
• Verschleißfestes Saphirfenster
• Hygienisches Design, CIP/SIP-tauglich
• LED-Lichtquelle für ein dauerhaft stabiles Signal
• Keine Kalibrierung oder Parametrierung nötig
• Ausführungen nach EHEDG / 3-A verfügbar

Anwendungen

• Verlässliche Phasentrennung
• Filterüberwachung
• Erkennung von Produkt im Wasser
• Farbunabhängige Konzentrationsmessung
• Überwachung von Reinigungsprozessen

Ausführungen / Optionen

• Messbereich: 0...100 % Absorption
• Optische Pfadlänge: 5 mm, 10 mm oder 20 mm
• Material (mediumberührt): Edelstahl 1.4435 / 316L
• Dichtungsmaterial (mediumberührt): ohne Elastomerdichtung
• Prozessanschlüsse: Gewinde G1/2″ (metallisch dichtend); Varivent N DN40-125 (EHEDG/3A); Tri-Clamp 1,5″ (EHEDG/3A); Tri-Clamp 2″ (EHEDG/3A)
• Schnittstelle: Analog 4...20 mA

Technische Daten

• Max. Messbereich: 0–100 %
• Auflösung: 0,1 %
• Genauigkeit: ± 1 % vom Endwert
• Reproduzierbarkeit: ≤ 1 % vom Endwert
• Wellenlänge: 850 nm
• Lichtquelle: LED
• Optische Pfadlänge: 5, 10 oder 20 mm
• Oberfläche: Ra <0,37 μm
• Fenster: Saphir
• Versorgungsspannung: 24 V DC
• Prozessanschluss: Gewinde G1/2″ (metallisch dichtend)
• Prozesstemperatur: -10...90 °C, 135 °C max. 1 Stunde (SIP-Zyklus)
• Prozessdruck: max. 16 bar (232 psi)
• Elektrischer Anschluss: M12-Stecker, 5-polig
• Schnittstellen: 4...20 mA
• Schutzart: IP69 (inkl. Anschlusskabel)
