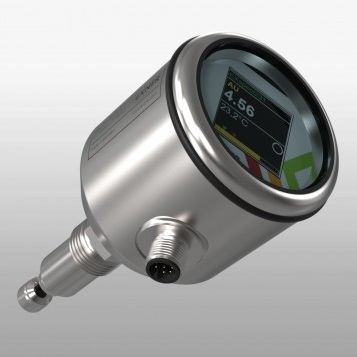

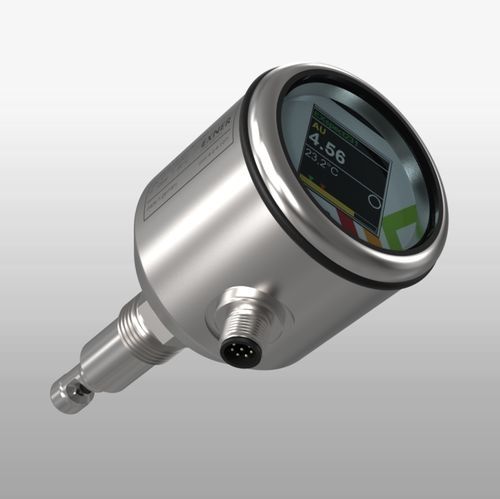

NIR-Absorptionssensor EXspect 231

Übersicht
EXspect 231 ist ein NIR-Kompaktsensor zur Absorptionsmessung für die Überwachung von Produktionsprozessen in der Lebensmittel-, Getränke- und Pharmaindustrie sowie in weiteren Prozessapplikationen. Das Edelstahlgehäuse mit verschleißfreien Saphirfenstern beherbergt eine integrierte digitale Auswertelektronik und ein Touchdisplay. Messeinheiten können in %-Trübung, Absorption oder gängigen Trübungseinheiten ausgegeben werden. Ein maximaler Messbereich von 0...6 AU ist verfügbar und kann über die Standard-Schnittstelle 4...20 mA ausgegeben werden. Zwei programmierbare Alarmgrenzen und verschiedene Schaltausgänge sind vorhanden.

Parametrierung und Kalibrierung
Parametrierung über das integrierte Touchdisplay oder über die Parametriersoftware EXpert. Optische Filter der Serie EXcap110 sind zur Überprüfung und Kalibrierung des Sensors verfügbar.

Ausführungen / Optionen

• Messbereichsversionen: 0...100 % Absorption; 0...3,5 AU (0...3850 EBC / 0...7 OD); 0...6 AU (0...6600 EBC / 0...12 OD)
• Optische Pfadlängen: 5 mm, 10 mm, 20 mm
• Material, mediumberührt: Edelstahl 1.4435 (316L)
• Dichtungswerkstoff mediumberührt: Ausführung ohne Elastomer-Dichtung (metallisch dichtend)
• Prozessanschlüsse: Gewinde G1/2" (metallisch dichtend); Varivent N DN40-125 (EHEDG/3-A); Tri-Clamp 1,5" oder 2" (EHEDG/3-A)
• Schnittstellen / Elektrischer Anschluss: analog 4...20 mA (M12 5-polig) oder analog 4...20 mA + digital parametrierbar (M12 8-polig)
• Display: mit integriertem Touchdisplay verfügbar

Ihre Vorteile

• Kompaktes Design mit integriertem Verstärker und Touchdisplay
• Ausgabe in %-Absorption / EBC / FAU / mg/l / AU / OD oder kundenspezifischen Einheiten
• Widerstandsfähige Saphirfenster
• Hygienisches Design, CIP/SIP-tauglich
• LED-Lichtquelle für langlebiges und stabiles Signal
• Einfache Parametrierung über Display oder Software EXpert
• Ausführungen nach EHEDG / 3-A verfügbar

Anwendungen

• Sichere Phasentrennung
• Filterüberwachung
• Steuerung von Separatoren
• Farbunabhängige Konzentrationsmessung

Technische Daten

• Max. Messbereich: 0...100 % / 0...6 AU / 0...6600 EBC
• Auflösung: 0,1 % bzw. 0,01 AU
• Genauigkeit: ±1 % vom Messwert
• Reproduzierbarkeit: ≤1 % vom Endwert
• Wellenlänge: 850 nm
• Lichtquelle: LED
• Optische Pfadlänge: 5, 10 oder 20 mm
• Material: Edelstahl 1.4435 (316L)
• Oberfläche: Ra < 0,37 μm
• Fenster: Saphir
• Versorgungsspannung: 24 V DC
• Kontaktausgang: NO oder NC parametrierbar, 150 mA
• Eingangskontakt: Nullstellung
• Prozesstemperatur: -10...90 °C, 135 °C max. 1 Stunde (SIP)
• Prozessdruck: max. 16 bar (232 psi)
• Elektrischer Anschluss: M12-Stecker 5-polig oder 8-polig (digital parametrierbar)
• Schnittstellen: 4...20 mA
• Parametrierung: Software EXpert
• Schutzklasse: IP69
