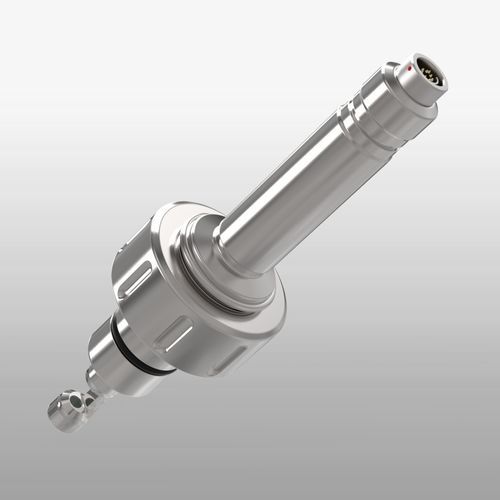

NIR-Absorptionssensor EXcell 241

Produktübersicht
Der EXcell 241 ist ein hochgenauer digitaler NIR‑Absorptionssensor für DN25 Einschweißstutzen, vorgesehen zur Überwachung von Biomasse in Fermentationsprozessen der Biotech-, Lebensmittel‑ und Pharmaindustrie. Benetzte Teile aus Edelstahl, verschleißfreie Saphirfenster, LED‑Lichtquelle und integrierter digitaler Verstärker. Messgrößen können in Einheiten wie AU / OD / FAU / EBC / mg/l oder in kundenspezifischen Einheiten ausgegeben werden.

Parametrierung und Interfaces
Die EXpert Parametrierungssoftware ermöglicht PC‑basierte Konfiguration, grafische Anzeige, Protokollierung und Export von Messdaten. Schnittstellen: USB, RS485 Modbus und 0…20 mA (bzw. 4…20 mA) Stromausgang.

Mechanische / Einbauhinweise
Der Sensor wird über ein Gewinde G1 1/4" am Einschweißstutzen befestigt; die O‑Ring‑Position ist wählbar, um einen optimalen sterilen Einbau zu ermöglichen. Materialien und Oberflächen entsprechen hygienischen Anforderungen; der Sensor ist CIP/SIP‑tauglich, ausgewählte Varianten sind autoklavierbar.

Ihre Vorteile

• EBC / FAU / mg/l / AU / OD oder kundendefinierte Einheiten
• Für DN25 Einschweißstutzen ausgelegt
• Integrierter Digitalverstärker—kein separater Messverstärker nötig
• Verschleißfreie Saphirfenster, CIP/SIP‑fähig
• Hygienisches Edelstahl‑Design, autoklavierbar je nach Ausführung
• Wartungsfreie LED‑Lichtquelle
• PC‑Anschluss via USB, Modbus RS485 oder 0…20 mA
• Einfache Parametrierung mit EXpert Software

Ausführung / Optionen

• Messbereich: z. B. 0...6 AU / 0...6600 EBC / 0...12 OD (Auswahl)
• Eintauchlänge: 70–85 mm oder 110–125 mm (abhängig von Auswahl)
• Optische Pfadlänge: 5 mm / 10 mm / 20 mm
• O‑Ring Positionen: mehrere wählbare Positionen für Standard‑Einschweißstutzen
• Dichtungswerkstoff (mediumberührt): EPDM (FDA / USP VI)
• Schnittstellen: Modbus RTU (RS485) oder Modbus RTU + analog 4...20 mA

Anwendungen

• Hochgenaue OD‑Messungen bis zu 12 OD
• Einsatz in Fermentationsprozessen
• Geeignet für industrielle Fermenter
• Messung des Zellwachstums
• Filternüberwachung
• Farbunabhängige Konzentrationsbestimmung

Charakteristiken / Spezifikationen

• Messbereich: 0...6 AU, 0...6600 EBC (Beispielvarianten)
• Auflösung: 0,1 % bzw. 0,01 AU
• Genauigkeit: ± 1 % vom Messwert
• Reproduzierbarkeit: ≤ 1 % vom Endwert
• Wellenlänge: 850 nm
• Lichtquelle: LED
• Optische Pfadlänge: 5 / 10 / 20 mm
• Eintauchlänge: 70–85 mm oder 110–125 mm
• Material: Edelstahl 1.4435 (316L)
• Oberfläche: Ra
• Messfenster: Saphir
• Prozessanschluss: Gewinde G1 1/4"
• Prozesstemperatur: 0...90 °C, 135 °C max. 1 Stunde (SIP cycle)
• Prozessdruck: max. 16 bar (232 psi)
• Elektrischer Anschluss: Fischer Core Series
• Kabellänge: 2 m / 5 m
• Schnittstellen: USB, RS485 Modbus, 4...20 mA
• Schutzart: IP68
