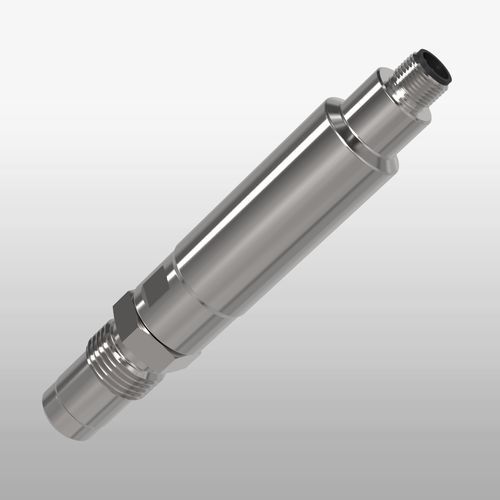

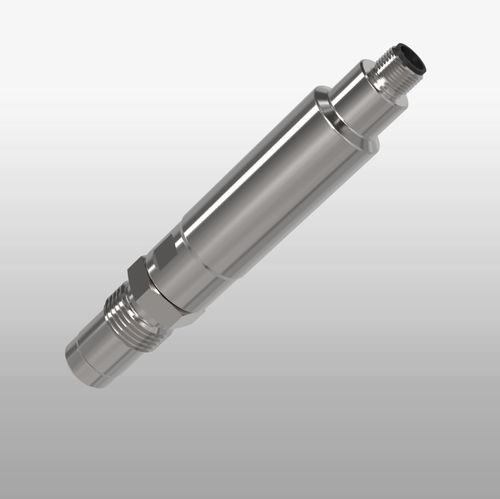

NIR-Trübungssensor EXplore 171

Lichtstreuungkompakt4-20mA

Kurzbeschreibung
EXplore 171 ist ein NIR-Trübungssensor (Rückstreu) in kompakter Ausführung zur Überwachung von Produktionsprozessen, insbesondere in der Lebensmittelindustrie (z. B. Molkereien) sowie in vielen weiteren Prozessapplikationen mit mittlerer und hoher Trübung. Robustes Edelstahlgehäuse, verschleißfreie Saphirlinse und integrierte Auswertelektronik. Messwerte werden über die Standardschnittstelle 4...20 mA ausgegeben.

Ihre Vorteile auf einen Blick

• kompaktes Design mit integriertem Verstärker
• widerstandsfähige Saphirlinse
• hygienisches Design, CIP/SIP-tauglich
• LED-Lichtquelle garantiert langlebiges und stabiles Signal
• keine Kalibrierung und Parametrierung notwendig
• Ausführungen nach EHEDG / 3-A verfügbar

Ausführung / Optionen (Auswahl)

• Messbereich: 0...100 % Trübung (Auswahl A)
• Material (mediumberührt): Edelstahl 1.4435 / 316L
• Dichtungswerkstoff (mediumberührt): ohne Elastomer-Dichtung (ohne Elastomer)
• Prozessanschluss: Gewinde G1/2" (metallisch dichtend) oder Varivent N DN40-125 (EHEDG/3A) oder Tri-Clamp 1,5" / 2" (EHEDG/3A)
• Schnittstelle: analog 4...20 mA

Anwendungen

• sichere Phasentrennung
• Überwachung von Fällungsprozessen
• farbunabhängige Konzentrationsmessung
• Überwachung von Produktwechseln
• Hefeernte

Charakteristiken / Technische Spezifikationen

• Max. Messbereich: 0-100 %
• Auflösung: 0,1 %
• Genauigkeit: ± 1,5 % vom Endwert
• Reproduzierbarkeit: ≤ 1 % vom Endwert
• Wellenlänge: 850 nm
• Lichtquelle: LED
• Material: Edelstahl 1.4435 (316L)
• Oberfläche: Ra < 0,37 μm
• Linse: Saphir
• Versorgungsspannung: 24 V DC
• Prozessanschluss: Gewinde G1/2" (Standard, weitere Optionen: Varivent, Tri-Clamp)
• Prozesstemperatur: -10...100 °C, 135 °C max. 2 Stunden (SIP)
• Prozessdruck: max. 20 bar (290 psi)
• Elektrischer Anschluss: M12-Stecker 5-polig
• Schnittstellen: 4...20 mA
• Schutzklasse: IP69 (inkl. Anschlusskabel)
