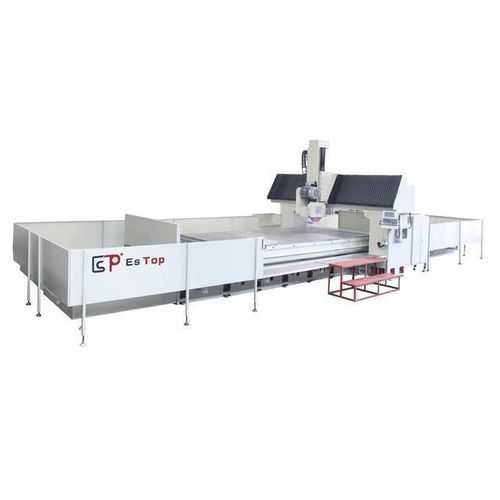

Flachschleifmaschine ETLD series

für große WerkstückeSäulenmit Magnetplatte

Übersicht Die Doppelsäulen-Flachschleifmaschine ist leistungsstark und geeignet für das Schleifen großer Flächen. Entworfen und hergestellt als hochelastische Struktur geeignet für große Oberfläche Schleifen mit mehr als 800mm Arbeitsbreite, die nicht durch einzelne Spalte Typ geschliffen werden können. Box-Struktur Gussteile für extreme Steifigkeit ohne Gewicht Überhang. Turcite-B beschichtete Gleitbahnen. Doppelzylinder und einzigartiges Design des Hydrauliksystems für die Tischbewegung. Gehärtete und geschliffene Führungen der Quer- und Höhenschienen. AC-Servomotoren mit Präzisions-Kugelumlaufspindeln sorgen für schnelles Anheben, automatischen Abwärtsvorschub und Auf- und Abwärtsrütteln für horizontale und vertikale Spindeln (optional). Zweireihige Rollenlager und Schrägkugellager für die horizontale Spindel, lebensdauergeschmiert. Modernes 10-Zoll-LCD-Farb-Touchscreen-Panel, einfaches Berühren des Bildschirms zur Einstellung der Schleifvariablen. Manueller Impulsgenerator (MPG) sowohl für den Vorschub als auch für den Quervorschub, einschließlich der Zustellung des Diamantabrichters. Der Quervorschub wird über die Drucktaste auf der Konsole eingestellt; unterschiedliche Quervorschubschritte können für Schrupp- und Feinschleifen getrennt eingestellt werden. Tabelle der technischen Daten Hauptartikel | Doppelsäulen-Flachschleifmaschine | Einheit | ETLD-200800 | ETLD-250800 Arbeitstisch | Elektromagnetische Tischgröße (x*y) | mm | 8000x2000 | 8000x2500 Verfahrweg der linken und rechten X-Achse | | mm | 8200 | 8200 Maximaler Abstand zwischen Rad und Tisch | | mm | 650 | 650 Zweisäuliger Durchlauf Maximale Werkstückgröße | | mm | 2560 3060 | 2560 3060 Arbeitstisch Maximale Beladungskapazität | | kg | 10000 | 10000 Vorschubgeschwindigkeit des Arbeitstisches | | m/min | 5-30 | 5-30 Spezifikation der Tisch-T-Nut | | mm*n | 18x8 | 18x10 Schleifscheibe | Schleifscheibengröße max | mm | 500 x 中203 x 50-75 | 500 x 中203 x 50-75 Spindelmotor | | HP*P | 40x4 | 40x4 (50HZ/60HZ) Drehzahl der Schleifscheibe | | R.P.M | 1450 | 1450 Größe | Höhe der Maschine（Move to top Height) | mm | ≈3500 | ≈3900 Layout Grundfläche（Länge X Breite） | | mm | 18100x4400 | 18100x 5060 Gewicht | | kg | ≈68000 | ≈78000 Merkmale

• Konzipiert für das Schleifen großer Flächen (>800mm Arbeitsbreite), die von Maschinen mit nur einem Ständer nicht erreicht werden können.
• Kastenförmige Gussteile für extreme Steifigkeit ohne Gewichtsüberhang.
• Turcite-B beschichtete Gleitbahnen für reibungslose Bewegung und Verschleißfestigkeit.
• Doppelte Hydraulikzylinder und einzigartiges hydraulisches Design für die Tischbewegung; gehärtete und geschliffene Führungen an der Querschiene und den Hubbahnen.
• AC-Servomotoren mit Präzisions-Kugelumlaufspindeln für schnelles Anheben, automatischen Vorschub und Auf- und Abwärtsbewegung (optional für vertikale Spindel).
• Horizontale Spindel mit zweireihigen Rollenlagern und Schrägkugellagern, lebenslang geschmiert.
• Modernes 10-Zoll-LCD-Farb-Touchscreen-Panel zur Einstellung der Schleifvariablen.
• Manueller Impulsgenerator (MPG) für Abwärts- und Quervorschub, einschließlich Diamantabrichter-Zustellungssteuerung.
• Querverschiebung per Knopfdruck mit separaten Schritten für Schrupp- und Feinschliff.

Caractéristiques / Technische Daten

• Modell: ETLD-250800
• Elektromagnetische Tischgröße (x*y): 8000x2500 mm
• Verfahrweg der linken und rechten X-Achse: 8200 mm
• Max Mitte Rad zu Tisch: 650 mm
• Max. Werkstückgröße bei zwei Säulen: 2560 3060 mm
• Max. Belastbarkeit des Arbeitstisches: 10000 kg
• Vorschubgeschwindigkeit des Arbeitstisches: 5-30 m/min
• Spezifikation der T-Nut des Tisches: 18x10 (mm*n)
• Schleifscheibe maximale Größe: 500 x 中203 x 50-75 mm
• Spindelmotor: 40x4 (HP*P)
• Schleifscheibendrehzahl (50HZ/60HZ): 1450 RPM
• Höhe der Maschine (Fahrt nach oben): ≈3900 mm
• Grundfläche (L x B): 18100x5060 mm
• Gewicht: ≈78000 kg
