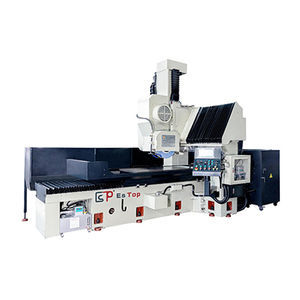

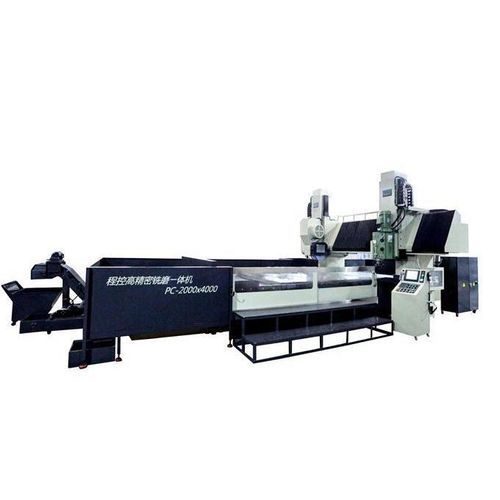

Flachschleifmaschine ETLS-200400NC

für große WerkstückeSäulenmit Magnetplatte

Übersicht
Die ETLS-200400NC Flach- und Gleitbahn-Schleifmaschine mit zwei Köpfen und Doppelständer ist für schwere Schleifaufgaben ausgelegt, die hohe Steifigkeit, Stabilität und lange Lebensdauer erfordern. Sie kombiniert Zwillingsköpfe, Doppelständer-Struktur und Gleitbahn-Schleifkapazität für große Werkstücke.

Struktur
Hochfester Guss (HT300) mit Vergütungsbehandlung wird verwendet, um Steifigkeit, Stabilität und Dauerhaftigkeit sicherzustellen. Eine feste Querträgerkonstruktion verbindet Träger und Säulen zu einer stabilen Portalstruktur, die die Maschinenfestigkeit gewährleistet.

Bewegungen
Große doppelte V-Führungen werden an Maschinenbett und Tischschienen eingesetzt, um sehr stabile Tischbewegungen und bestmögliche Ausrichtung und Balance zu ermöglichen. Vertikale und longitudinale Verfahrwege des Schleifkopfes werden von hochpräzisen Kugelgewindetrieben geführt und von Baldor AC-Servomotoren (PNC-Typ) angetrieben für genaue Positionierung und mikrometerpräzise Vorschübe. Der Querhub des Schleifkopfes verläuft auf hochdichtigem Stahl (S55C) mit hochpräzisen Linearrollenlagern für festen und ruhigen Querverlauf und genaue Abtragsleistung. Die Winkelverstellung am vertikalen Schleifkopf wird durch einen AC-Servomotor über Schneckenwellenantrieb gesteuert; die numerische Eingabe des Wunschwinkels mit 0,1° Genauigkeit ermöglicht schnelles Winkel-Schleifen.

Spindel & Motoren
Das intern montierte Cartridge-Spindel-Set hoher Präzision verwendet sechs superpräzise CP4-Grad Schrägkugellager, abgedichtet mit Dauerschmierung für niedrige Geräuschentwicklung, geringe Erwärmung und hohe Präzision. Es werden japanische Hochmoment-Spindelmotoren Grad V3 eingesetzt und dynamisch ausgewuchtet; sie sind über Kupplungen direkt mit der Spindel verbunden, um maximales Drehmoment zu übertragen und Vibrationen zu reduzieren.

Schmierung
Force-Coverage-Schmierung (Öl fließt von den oberen zu den unteren Maschinenbett-Schienen) vermeidet Stöße durch Pulsationen im Schmieröldruck und ermöglicht gleichmäßige Bewegungen. Ein Detektionssensor schaltet die Tischbewegung ab, um die Schienen zu schützen, wenn der Schmieröldruck abnormal ist.

Hydrauliksystem
Ein präziser elektrischer Stromkreis steuert das proportionale Hydraulikventil. Der Bediener kann die Tischtgeschwindigkeit direkt über das Bedienfeld einstellen, um die Arbeitseffizienz zu steigern. Die Hydrauliktank-Temperatur wird vom Habor-Kühlsystem gehalten, um die Öltemperatur nach langen Betriebsstunden zu stabilisieren, die Schleifpräzision zu sichern und hydraulische Systemteile zu schützen.

Steuersystem (PNC-Typ)
Das DSC-basierte NC-Steuersystem integriert alle Funktionen und Bewegungen in einem Bedienfeld. Die numerische Steuerung verwendet AC-Servomotoren sowohl für den Vertikal- als auch für den Quervorschub. Das LCD-Anzeigefeld mit digitalen Eingaben am Panel ermöglicht einfache Bedienung für verschiedene Schleifanwendungen. Das System ist für einfache Handhabung und benutzerfreundlichen Betrieb konzipiert, ohne komplexe Programmierung zu erfordern.

Technische Daten

• Hauptartikel: Flach- und Gleitbahn-Schleifmaschine, Zwillingsköpfe, Doppelständer
• Modellvarianten / Einheit: 200400 / 250600 ; 200800 / 250800
• Elektromagnettisch Tischgröße (x*y): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Links/rechts X-Achsen Hub: 4200 / 6200 ; 8200
• Max. Zentrum Schleifscheibe bis Tisch: 650 mm
• Max. Werkstückgröße zwischen zwei Säulen (mm): 2560 / 3060
• Max. Tischtragfähigkeit: 8000 / 9000 kg ; 10000 kg
• Tischvorschubgeschwindigkeit: 5-30 m/min
• T-Nut Spezifikation Tisch: 18 x 8 / 18 x 10 (mm * n)
• Flachschleifkopf - Max. Schleifscheibengröße: OD500 x 203 x 50-75 mm
• Flachschleifkopf - Spindelmotor (HP*P): 25 x 4
• Flachschleifkopf - (50Hz) Schleifscheibendrehzahl: 1450 RPM
• Gleitbahnkopf - Max. Schleifscheibengröße: 350 x 127 x 40 mm
• Gleitbahnkopf - Rotationswinkel: Links 90°, Rechts 90°
• Gleitbahnkopf - Spindelmotor (HP*P): 7.5 x 4
• Gleitbahnkopf - Vorwärts-/Rückwärtsdrehung (Option) RPM: 0-1500
• Maschinenhöhe (oberste Position): ≈3500 / 3900 mm
• Grundfläche (L x B): 12000 / 15000 x 5000 mm ; 18100 x 5000 mm
• Gewicht: ≈42000 / 70000 kg ; ≈73000 / 83000 kg
