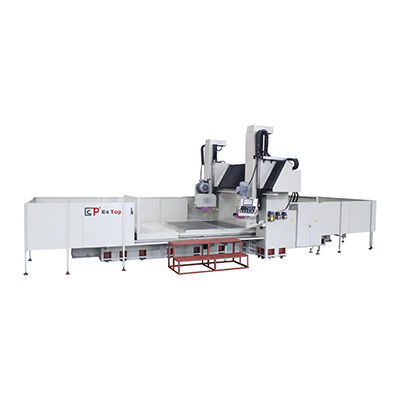

Flachschleifmaschine ETLS-250600NC

für große WerkstückeSäulenmit Magnetspannsystem

Aufbau
Hochfeste Gusseisenkonstruktion (HT300) mit Temperbehandlung bildet das Maschinenbett und den Doppelständer-Tür-Rahmen zur Gewährleistung von Steifigkeit, Stabilität und langfristiger geometrischer Stabilität. Der feste Querträger integriert Träger und Säulen zu einer starren Baugruppe und minimiert Verformungen unter Last.

Bewegungen
Große doppelte V-Führungen an Grundplatte und Tisch sorgen für ruckfreie Tischbewegungen und optimale Ausrichtung. Vertikale und longitudinale Bewegungen der Schleifköpfe werden von hochpräzisen Kugelgewindetrieben und Baldor AC-Servomotoren (PNC-Typ) angetrieben für exakte Positionierung und mikrometergenaue Vorschubsteuerung. Der Querverfahrweg läuft auf hochdichtem S55C-Stahl mit ultrapr äzisen Linearrollenlagern für stabile, ruhige Verfahrbewegungen. Die Drehung des Vertikalkopfs erfolgt über einen AC-Servo auf Schneckenwellenantrieb mit numerischer Winkeleingabe bis 0,1° Genauigkeit für präzise Winkelbearbeitung.

Spindel & Motorensatz
Patronen-Spindeln, intern montiert, verwenden sechs superpräzise CP4-Winkelkugellager mit Dauerschmierung für geringen Geräuschpegel, niedrige Wärmeentwicklung und anhaltende Präzision. Hochdrehmomentige V3-Grade Spindelmotoren (japanische Marke) sind dynamisch ausgewuchtet und direkt mit der Spindel gekuppelt, um maximale Drehmomentübertragung und reduzierte Vibrationen zu erreichen.

Schmierung
Kraftfördereinschmierung leitet Öl von oberen zu unteren Führungen, um Pulsationseffekte zu vermeiden und gleichmäßige Schmierung zu gewährleisten. Ein Sensor überwacht den Öldruck und sperrt die Tischbewegung bei abnormalem Druck, um die Führungen zu schützen.

Hydrauliksystem
Präzise elektrische Steuerung regelt ein proportionales Hydraulikventil. Die Tischgeschwindigkeit ist direkt über das Bedienfeld einstellbar, um Zykluszeiten zu optimieren. Die Hydraulikölt emperatur wird durch das Habor-Kühlsystem stabilisiert, um die Hydraulikleistung zu erhalten und Bauteile bei langen Einsätzen zu schützen.

Steuerungssystem (PNC-Typ)
DSC-basierte NC integriert Maschinenfunktionen in einem Bedienfeld. AC-Servomotoren steuern Vertikal- und Quervorschub. LCD-Anzeige mit digitalen Bedienelementen ermöglicht einfache Bedienung bei Schleifanwendungen ohne komplexe Programmierung.

Technische Tabelle

• Hauptartikel: Doppelkopfähnliche Doppelständer-Flach- und Führungsbahn-Schleifmaschine (Modelle: 200400/250600 ; 200800/250800)
• Elektromagnet-Tisch Größe (x*y) (mm): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Links-rechts X-Achsen Hub (mm): 4200/6200 ; 8200
• Max. Abstand Spindelmitte zur Tischoberfläche (mm): 650
• Max. Werkstückgröße zwischen Säulen (mm): 2560/3060
• Max. Tischbelastung (kg): 8000/9000 ; 10000
• Tischvorschubgeschwindigkeit (m/min): 5-30
• T-Nut Spezifikation Tisch (mm*n): 18 x 8 / 18 x 10
• Oberflächen-Schleifscheibe max (mm): OD500 x 203 x 50-75
• Oberflächen-Spindelmotor (HP*P): 25 x 4
• Oberflächen-Schleifscheiben-Drehzahl (RPM, 50Hz): 1450
• Führungsbahn-Schleifscheibe max (mm): 350 x 127 x 40
• Führungsbahn-Drehwinkel: Links 90°, Rechts 90°
• Führungsbahn-Spindelmotor (HP*P): 7.5 x 4
• Option: Vor-/Rücklauf Rotation (RPM): 0-1500
• Maschinenhöhe (mm): ≈3500 / 3900
• Stellfläche (mm): 12000 / 15000 x 5000 ; 18100 x 5000
• Gewicht (kg): ≈42000 / 70000 ; ≈73000 / 83000
