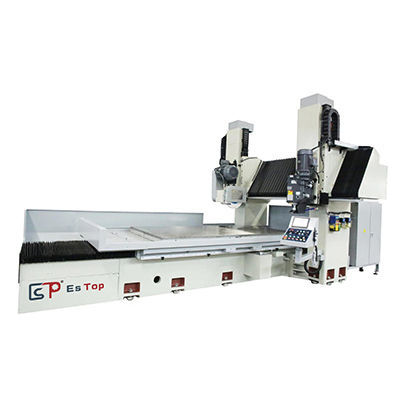

Flachschleifmaschine ETLS-1525NC
für Werkstückemit Magnetplattedigital gesteuert

Flachschleifmaschine - ETLS-1525NC - ESTOPCNC - für Werkstücke / mit Magnetplatte / digital gesteuert
Flachschleifmaschine - ETLS-1525NC - ESTOPCNC - für Werkstücke / mit Magnetplatte / digital gesteuert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typen
Flach
Anwendung
für Werkstücke
Struktur
mit Magnetplatte
Kontroltyp
NC, digital gesteuert, digital
Weitere Eigenschaften
Hochpräzision, hydraulisch, elektromotorgetrieben
Spindelgeschwindigkeit

Max: 1.500 rpm
(9.425 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Achsabstand

620 mm, 630 mm
(24 in, 25 in)

X-Hub

2.200 mm, 2.700 mm
(86,61 in, 106,3 in)

Y-Hub

1.200 mm, 1.500 mm
(47,24 in, 59,06 in)

Schleifscheibendurchmesser

350 mm, 500 mm
(14 in, 20 in)

Gewicht der Maschine

20.000 kg, 21.000 kg, 21.500 kg, 27.000 kg
(44.092,45 lb, 46.297,08 lb, 47.399,39 lb, 59.524,81 lb)

Beschreibung

Aufbau
  • Hochfester Gusseisenkörper (HT300) mit Vergütungsbehandlung für Steifigkeit, Stabilität und lange Lebensdauer des Doppelständerrahmens.
  • Ein fester Querverbund vereint Balken und Ständer zu einer robusten torförmigen Konstruktion zur Sicherstellung der Maschinenstabilität und Ausrichtung.


Bewegungen
  • Große doppelte V-Führungen an Maschinenbett und Arbeitstisch gewährleisten ruckfreie Tischbewegungen und dauerhafte Ausrichtungsstabilität.
  • Vertikale und longitudinale Verfahrwege werden von präzisen Kugelgewindetrieben geführt und von Baldor AC-Servomotoren (PNC-Typ) angetrieben für exakte Positionierung und mikrometergenaues Vorschubverhalten.
  • Die Schleifköpfe laufen auf hochfesten S55C-Stahlführungen mit ultra-präzisen Linear-Rollenlagern für gleichmäßige Querbewegung und präzise Schnittleistung.
  • Die Winkelstellung des vertikalen Schleifkopfes wird von einem AC-Servomotor über Schneckenwellenantrieb mit numerischer Indexierung auf 0,1° angetrieben für schnelle, präzise Winkelbearbeitung.


Spindel & Antrieb
  • Die intern montierten Kartuschenspindeln verwenden sechs superpräzise CP4-Kugelkontaktlager mit Dauerfettung für geringe Geräuschentwicklung, geringe Erwärmung und hohe Genauigkeit.
  • Japanische Hochdrehmoment-Spindelmotoren der Klasse V3 sind in allen Doppelständermodellen verbaut und dynamisch ausgewuchtet, um Vibrationen und Geräusche bei Langzeitbetrieb zu minimieren.
  • Die Motoren sind direkt mit der Spindel gekuppelt, um maximale Drehmomentübertragung und reduzierte Vibrationen zu erreichen.


Schmierung
  • Zwangsüberlauf-Schmierung (Öl fließt von oben nach unten über die Schienen) vermeidet Druckpulsationen und sorgt für ruhige Bewegungen.
  • Ein Sensor überwacht den Schmierdruck und deaktiviert die Tischbewegung bei abnormalem Ölstatus zum Schutz der Schienen.


Hydrauliksystem
  • Präzise elektrische Steuerkreise regeln das proportionale Hydraulikventil für genaue hydraulische Funktionen.
  • Der Bediener kann die Tischgeschwindigkeit direkt über das Bedienfeld einstellen, um die Arbeitseffizienz zu steigern.
  • Die Hydrauliktanktemperatur wird durch ein Habor-Kühlsystem stabilisiert, um Öltemperatur und Bauteile bei Langzeitbetrieb zu schützen.


Steuerungssystem (PNC-Typ)
  • Das auf DSC basierende NC-System integriert alle Funktionen und Bewegungen der Maschine in einem Bedienfeld zur zentralen Bedienung.
  • AC-Servomotoren werden für die vertikalen und querachsen-Antriebe im numerischen Regelbetrieb eingesetzt, um reproduzierbare Präzision zu gewährleisten.
  • LCD-Anzeige und digitale Eingaben am Bedienfeld ermöglichen einfache Bedienung für verschiedene Schleifanwendungen.
  • Benutzerfreundliches Design reduziert den Bedarf an komplexer Programmierung für Routineaufgaben.


Technische Daten
  • Modell: ETLS-1525NC
  • Hauptgerät: Doppelkopf Doppelständer Flächen- und Führungsbahn-Schleifmaschine
  • Elektromagnet Tischgröße (x*y): 2000x1400/1500 mm oder 2500x1200/1500 mm
  • Links-rechts X-Achsen-Hub: 2200 mm oder 2700 mm
  • Max. Abstand Spindelmitte zur Tischoberfläche: 620 mm (Varianten: 620/630 mm)
  • Maximale Werkstückgröße zwischen den Säulen: 1780 mm oder 1500/1930 mm
  • Maximale Tischbelastung: 5500 kg oder 6000 kg
  • Tischvorschubgeschwindigkeit: 5–30 m/min
  • T-Nut Spezifikation Tisch: 18x6 oder 18x5 / 18x6 (mm × n)
  • Max. Schleifscheibendurchmesser (Fläche): 500 × 203 × 50–75 mm
  • Spindelmotor Fläche: 25 × 4 (HP × P)
  • Schleifscheibendrehzahl Fläche (50 Hz): 1450 U/min
  • Max. Schleifscheibendurchmesser (Führung): 350 × 127 × 40 mm
  • Drehwinkel Führungs-Kopf: Links 90° / Rechts 90°
  • Spindelmotor Führung: 7,5 × 4 (HP × P)
  • Positive/Negative Rotation (Option): 0–1500 U/min
  • Maschinenhöhe (bis Oberkante): ≈3500 mm oder ≈3600 mm
  • Stellfläche (L × B): 5950 × 4800 mm oder 6800 × 4800/5000 mm
  • Gewicht: ≈21000/21500 kg oder ≈20000/27000 kg
