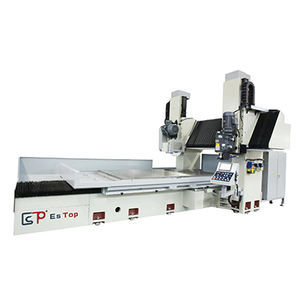

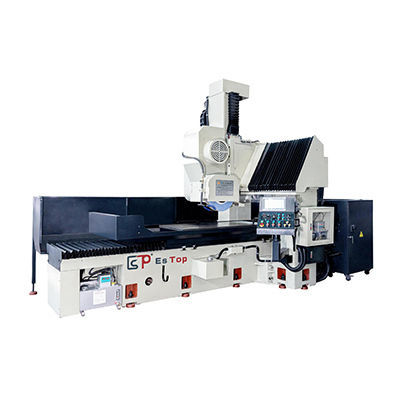

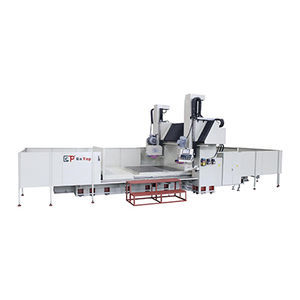

Flachschleifmaschine ETLD-60150NC

für WerkstückePortaltypmit Magnetspannsystem

Überblick
CNC-Portal-Flächenschleifmaschine ETLD-60150NC (Chevalier-ähnlich). Verfügbare Modelle: ETLD-60150 und ETLD-60200. Entwickelt für das Flächenschleifen großer, schwerer Werkstücke in industriellen Produktionsumgebungen. Ausgestattet mit starrer Doppel-Stellsäule, elektromagnetischem Tisch und mehreren Spindelmotoren für stabile, präzise Materialabnahme.

Technische Daten (Hauptspezifikationen)

• Modell: ETLD-60150 / ETLD-60200
• Größe elektromagnetischer Tisch (L×B): 1500×600 mm (ETLD-60150) ; 2000×600 mm (ETLD-60200)
• X-Achsenhub (links-rechts): 1700 mm (ETLD-60150) ; 2200 mm (ETLD-60200)
• Max. Abstand Schleifrad-Mitte bis Tisch: 570 mm
• Max. Werkstückbreite zwischen Säulen: 1000 mm
• Maximale Tischtragfähigkeit: 5000 kg
• Tischvorschubgeschwindigkeit: 5–30 m/min
• T-Nut der Tischplatte: 18×3 mm
• Max. Schleifscheibengröße: 500×203×50–75 mm
• Spindelmotoren: 20×4 HP
• Schleifscheibendrehzahl (50Hz/60Hz): 1450 U/min
• Maschinenhöhe (bis zur Oberkante): ≈3200 mm
• Stellfläche (L×B): 4450×2450 mm (ETLD-60150) ; 5450×2450 mm (ETLD-60200)
• Ca. Gewicht: ≈8800 kg (ETLD-60150) ; ≈9200 kg (ETLD-60200)

Anwendungen und Vorteile

• Flächenschleifen großer, schwerer Bauteile für Fertigung und Werkzeugbau
• Elektromagnetischer Tisch sorgt für sichere Spannungen ferromagnetischer Werkstücke
• Doppelstellsäule bietet Steifigkeit und reproduzierbare Ebenheit
• Geeignet für Anlagenbau, Luftfahrtkomponenten und allgemeine Industriewerkstätten
