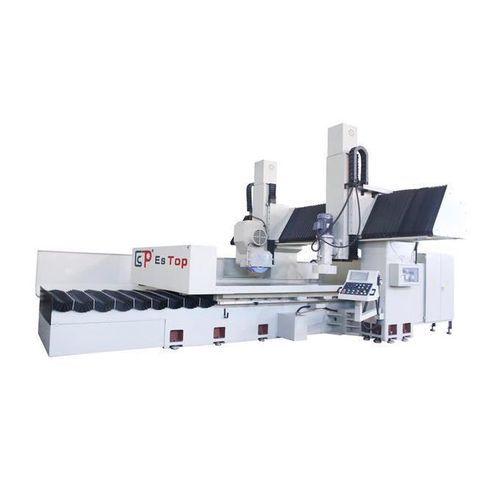

Flachschleifmaschine ETLS-1830NC

für WerkstückeSäulenCNC

Produktübersicht ETLS-1830NC wie Chevalier Präzisionsschleifen Extra geräuscharme CNC-Portal-Schleifmaschine Aufbau Hochfestes Gusseisen (HT300) mit Vergütungsbehandlung wird verwendet, um die Steifigkeit, Stabilität und Haltbarkeit unserer Doppelsäulen-Schleifmaschinen zu gewährleisten. Die feste Querträgerstruktur verbindet den Träger und die Säulen zu einer stabilen Türform, um die Solidität der Maschine zu gewährleisten. Bewegungen Große Doppel-V ist auf der Maschine Basis und Arbeitstisch Schienen angenommen, so dass felsenfest Tischbewegungen, sowie behält die beste Ausrichtung mit Gleichgewicht. Die Bewegungen des Schleifkopfes (Vertikal- und Längsbewegung) werden durch hochpräzise Kugelumlaufspindeln geführt und durch Baldor AC-Servomotoren (Typ PNC) angetrieben. Diese Merkmale erleichtern die genaue Positionierung und mikrometergenaue Zuführung. Der Schleifkopf bewegt sich auf hochfestem Stahl (S55C) mit hochpräzisen linearen Rollenlagern und verfügt über einen stabilen und gleichmäßigen Querverfahrweg mit außergewöhnlicher und präziser Schneidfähigkeit. Die Winkeldrehung des vertikalen Schleifkopfes wird durch einen AC-Servomotor mit Schneckenwellenübertragung angetrieben. Die numerische Eingabe des gewünschten Winkels mit einer Genauigkeit von 0,1 Grad ermöglicht ein schnelles winkelformendes Schleifen mit hervorragenden Ergebnissen. Spindel & Motorensatz Der hochpräzise, intern montierte Cartridge-Spindelsatz verwendet 6 hochpräzise Schrägkugellager der Klasse CP4, die mit Dauerschmierung abgedichtet sind. Diese strukturelle Überlegenheit ermöglicht es der Spindel, mit geringem Lärm, geringer Wärmeentwicklung und hoher Präzision zu schleifen. In allen Doppelsäulenmodellen werden Spindelmotoren der japanischen Marke V3 mit hohem Drehmoment verwendet. Sie werden gründlich mit kinetischen Gleichgewichtsprüfungen getestet und sind in der Lage, auch nach langer Betriebszeit geräuscharm, vibrationsarm und mit hoher Stabilität zu arbeiten. Der V3-Motor ist über Kupplungen zur direkten Übertragung mit dem Spindelsatz verbunden, um ein maximales Drehmoment zu erzielen und Vibrationen zu reduzieren. Schmierung Die kraftschlüssige Schmierung (Öl strömt von den oberen zu den unteren Schienen des Maschinenbettes) vermeidet die Auswirkungen des pulsierenden Drucks des Schmieröls und ermöglicht reibungslose Bewegungen. Der Erkennungssensor deaktiviert die Tischbewegung, um die Schienen zu schützen, wenn der Schmieröldruck nicht normal ist. Hydraulisches System Das Proportional-Hydraulikventil wird über eine präzise elektrische Schaltung gesteuert. Der Bediener kann die Geschwindigkeit des Arbeitstisches direkt über das Bedienfeld einstellen, was die Arbeitseffizienz erhöht. Die Temperatur des Hydrauliktanks wird durch das Habor Coolant System aufrechterhalten. Das Kühlmittel stabilisiert die Öltemperatur nach langen Betriebsstunden, um die Schleifpräzision zu gewährleisten und die Teile des Hydrauliksystems zu schützen. Steuerungssystem (PNC-Typ) Unser eigenes Design des DSC-basierten NC-Steuerungssystems integriert alle Funktionen und Bewegungen einer großen Maschine in einem Panel. Numerisches Steuerungssystem, das AC-Servomotoren für den vertikalen Vorschub und den Quervorschub verwendet. Die LCD-Anzeige mit digitalen Eingängen auf der Schalttafel ermöglicht eine einfache Bedienung bei verschiedenen Schleifanwendungen. Leichte Handhabung und benutzerfreundliches Design machen den Betrieb der Maschine einfach, ohne dass eine komplexe Programmierung erlernt werden muss. Spezifikationstabelle Hauptartikel: Zweiköpfige Doppelsäulen-Flach- und Gleitbahnschleifmaschine - Konfigurationen: 120300/150300 | 180300/200300 Arbeitstisch - Elektromagnetische Tischgröße (x*y): 3000x1200/1500 | 3000x1800/2000 (mm) Maximaler Abstand zwischen Rad und Tisch: 620/630 | 620 (mm) Zweisäuliger Durchlauf Maximale Werkstückgröße: 1500/1930 2410 (mm) Maximale Belastbarkeit des Arbeitstisches: 6500 | 7000 (kg) Vorschubgeschwindigkeit des Arbeitstisches: 5-30 (m/min) Spezifikation der Tisch-T-Nut: 18x4/18x6 | 18x6/18x8 (mm*n) Flachschleifkopf - Schleifscheibengröße max: 500x203x50-75 (mm) Oberfläche Spindelmotor: 25x4 (HP*P) Oberfläche (50HZ) Schleifscheibendrehzahl: 1450 (R.P.M) Gleitbahnkopf - Schleifscheibengröße max: 350x127x40 (mm) Rotationswinkel der Führungsbahn: Links 90° / Rechts 90° Spindelmotor der Führungsbahn: 7.5x4 (HP*P) Positive und negative Drehung (Option) U/min: 0-1500 Größe - Höhe der Maschine (Move to top Height): 3700 (mm) Layout Stellfläche (Länge X Breite): 7600x4800 / 8500x5000 / 8620x5400 (mm) Gewicht: ≈24000/28000 | ≈33500/34500 (kg) Kenndaten / technische Daten

• Modell: ETLS-1830NC
• Hauptartikel: Zweiköpfige Doppelsäulen-Flach- und Gleitbahnschleifmaschine; Konfigurationen: 120300/150300 und 180300/200300
• Elektromagnetische Tischgröße (x*y): 3000x1200/1500 mm oder 3000x1800/2000 mm
• Max Mitte Scheibe zu Tisch: 620/630 mm
• Maximale Werkstückgröße bei zweisäuligem Durchlauf: 1500/1930 2410 mm
• Maximale Belastbarkeit des Arbeitstisches: 6500 kg oder 7000 kg
• Vorschubgeschwindigkeit des Arbeitstisches: 5-30 m/min
• Spezifikation der T-Nut des Tisches: 18x4/18x6 oder 18x6/18x8 (mm*n)
• Oberflächenschleifscheibengröße (max): 500x203x50-75 mm
• Oberflächenspindelmotor: 25x4 HP*P
• Oberflächenschleifscheibengeschwindigkeit (50Hz): 1450 RPM
• Gleitschleifscheibengröße (max): 350x127x40 mm
• Gleitbahn-Drehwinkel: Links 90° / Rechts 90°
• Führungsbahnspindelmotor: 7.5x4 HP*P
• Positive/negative Drehung (Option) RPM: 0-1500
• Höhe der Maschine (Fahrt nach oben): 3700 mm
• Grundfläche (L x B): 7600x4800 / 8500x5000 / 8620x5400 mm
• Gewicht: ≈24000/28000 kg oder ≈33500/34500 kg
