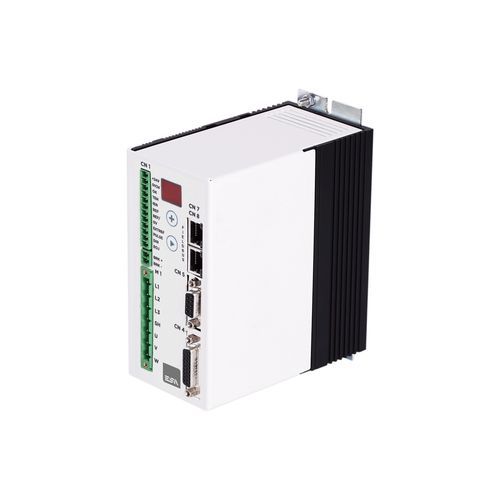

AC-Servoregler MiniECO series

einphasigdreiphasigbürstenlos

Produktübersicht
Der MiniECO ist ein kompakter, kosteneffizienter Servoantrieb zum Ansteuern kleiner und mittlerer bürstenloser Servomotoren bei 230 Vac. Er unterstützt dezentrale Bewegungssteuerung über EtherCAT, CANopen (DS402) oder MODBUS und ist in der Baugröße 4 ARMS für Anwendungen bis zu 1 kW erhältlich.

Merkmale

• Netzversorgung: 230 Vac ein-/dreiphasig
• Motorfeedback: inkrementaler Encoder (TTL) oder BiSS-C absolut
• Feldbusse: CANopen (DS402), EtherCAT, MODBUS
• Onboard I/O: 2 digitale Eingänge, 3 digitale Ausgänge, 2 analoge Eingänge
• Schutzart: IP20

Zusätzliche Merkmale

• CE- und UL-Zertifizierung
• Safety Torque Off (STO) SIL2
• Konfiguration per Drivewatcher-Software oder Tastatur am Gerät
• Vorinstallierte Motordatenbank zur beschleunigten Inbetriebnahme

Technische Daten (Tabelle)
Modelle: MINIECO0408xx | MINIECO0409xx
Versorgungsspannung (Leistungsstufe): 1/3 x 230 Vac
Versorgung Steuerstufe: 24 Vdc
Nennleistung: 1,05 kW
Dauerstrom: 4 ARMS
Spitzenstrom (2 s): 8 ARMS (MINIECO0408xx) | 9 ARMS (MINIECO0409xx)
Max. Ausgangsfrequenz: bis 300 Hz
PWM-Schaltfrequenz: 8 kHz
Analogeingänge: 1 x +/-10 V und 1 x 0–10 V
Analogausgang: keine
Digitaleingänge: 2 x +24 Vdc (DIR / PULSE)
Digitaleausgänge: 3 x +24 Vdc, 0,5 A (Drive OK, EOJ, Brake Control)
Encoder-Eingang: TTL inkremental 5 V LD (2048 / 4096 / 5000 ppr) oder BiSS absolut (Option)
Encoder-Ausgang: nur für CANopen-Version
Feldbus: EtherCAT, CANopen, MODBUS
Schutzfunktionen: I2T, thermisch, Überspannung, Unterspannung, Kurzschluss
Anschlussart: Steckverbinder
Bremse: integrierter oder externer Bremswiderstand
Motortyp: bürstenlose sinusförmige Servomotoren (bis 1 kW Nennleistung)
Konfiguration: Drivewatcher oder Tastatur am Gerät
Leistungsverlust: 55 × I nominal (W)
Betriebstemperatur: 0 … +40 °C (bei Bedarf 50% Derating bis 55 °C)
Lagerungstemperatur: -25 … +85 °C
Luftfeuchte: 5% … 95% nicht kondensierend
Höhe: bis 1000 m ohne Derating
Gewicht: 1,06 kg
Schutzart: IP20
Zertifizierungen: CE, UL; aufgelistete Standards

Technische Spezifikationen

• Modell: MiniECO (MINIECO0408xx / MINIECO0409xx)
• Netzversorgung: 230 Vac ein-/dreiphasig
• Steuerspannung: 24 Vdc
• Nennleistung: 1,05 kW
• Dauerstrom: 4 ARMS
• Spitzenstrom (2 s): 8 ARMS / 9 ARMS
• Max. Frequenz: bis 300 Hz
• PWM-Schaltfrequenz: 8 kHz
• Analogeingänge: +/-10 V und 0–10 V
• Digitale I/O: 2 Eingänge (DIR/PULSE), 3 Ausgänge (Drive OK, EOJ, Brake)
• Encoder: TTL inkremental oder BiSS absolut (Option)
• Feldbusse: EtherCAT, CANopen (DS402), MODBUS
• Bremse: integrierter oder externer Widerstand
• Schutzfunktionen: I2T, thermisch, Über-/Unterspannung, Kurzschluss
• Schutzklasse: IP20
• Sicherheit: STO SIL2
• Konfiguration: Drivewatcher oder Tastatur am Gerät
• Umgebung: 0–40 °C / -25–85 °C / 5–95% RH nicht kondensierend
• Höhe: ≤1000 m ohne Derating
• Gewicht: 1,06 kg
• Zertifizierungen: CE, UL
