DC-Servoregler SDRC series

ACeinphasigbürstenlos

Übersicht

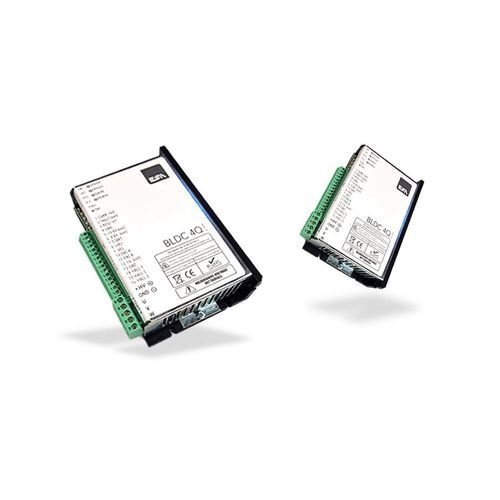

Kompakte Industrie-Servoantriebe für Gleichstrommotoren: der unidirektionale Analog‑SDRC (Einphasen‑Eingang) und der 4‑Quadranten‑BLDC-Antrieb für DC- und bürstenlose Servomotoren. Typische Leistungsbereiche: SDRC 0,22–1,7 kW; BLDC 0,4–1,3 kW. Versorgungsspannungen und Ausgänge siehe unten; ausgelegt für kleine bis mittlere Motoranwendungen in Automatisierung und OEM‑Geräten.

SDRC — Hauptmerkmale

• Einphasen‑Netz 230 Vac
• Verfügbare Nennströme: 5 A (9XSDRC05IG) oder 8 A (9XSDRC10IG)
• Rückführung per Anker oder Tachogenerator möglich
• Ausgangsspannung 170 Vdc (einstellbar 145–210 Vdc)
• Schutzart IP00

BLDC — Hauptmerkmale

• Versorgungsbereich 31–132 Vdc
• Betriebsart wählbar für bürstenlose oder DC‑Motoren
• Analoge Geschwindigkeit‑ und Drehmomentbefehle (±10 V Eingänge)
• Rückführung: Encoder, Tachogenerator oder Anker
• PWM 20 kHz; 4‑Quadranten Drehmoment-/Geschwindigkeitsregelung

SDRC — Technische Daten

• Netzversorgung: 230 Vac ±10%
• Ausgangsspannung: 170 Vdc (einstellbar 145–210 Vdc)
• Regelverhältnis: 1:30 (Tachogenerator) / 1:10 (Anker)
• Drehzahlfehler: ±3% (mit Tachogenerator) / ±5% (Anker)
• Nennstrom: 5 A (9XSDRC05IG) / 8 A (9XSDRC10IG); Spitzenstrom: 6,5 A / 10 A
• Schnell-Sicherungen: 6,3 A (5×20 mm) / 16 A (6,3×32 mm)
• Poti: 2,5 kΩ 1 W; Kompensation: 0–4 Ω; Rampen: 0–4 s
• Betriebstemperatur: 0–45 °C; Lagerung: -20–+70 °C

BLDC — Technische Daten

• Versorgungsspannung: 31–132 Vdc; Max. Ausgang ≈ Versorgung × 0,9
• PWM‑Frequenz: 20 kHz
• Betriebstemperatur: 0–45 °C; Lagerung: -10–+70 °C
• Analoge Eingänge (±VEL): ±10 Vdc max, 20 kΩ je Eingang
• Strommonitor (CURR): ±8 Vdc = Spitzenstrom; Geschwindigkeitsmonitor (TP1): ±8 Vdc = Maximalgeschwindigkeit
• Hilfsspannungen: +5 Vdc (max 130 mA); ±9,8 Vdc (max 4 mA)
• Max. Encoder‑Frequenz: 300 kHz; FAULT‑Ausgang: NPN max 50 mA; ENABLE (START): +9…+30 Vdc
• Bandbreite: Stromstufe 2 kHz; Geschwindigkeitsregelkreis 150 Hz
• Min. Ankerinduktivität: 400 µH; Gewicht: 0,35 kg; Höhe: bis 1000 m ohne Einschränkung (Derating 1,5% 1000–2000 m); Verschmutzungsgrad: 2

Anwendungen
Entwickelt für kompakte, zuverlässige Regelung von kleinen bis mittleren DC- und bürstenlosen Servomotoren in der Industrieautomation: Förderbänder, Verpackungsmaschinen, Werkzeugmaschinen, Positioniersysteme und andere OEM‑Anlagen mit begrenztem Bauraum und Bedarf an präziser Motorregelung.

Bestellcodes & Varianten

• SDRC‑Varianten: 9XSDRC05IG (Nennstrom 5 A) und 9XSDRC10IG (Nennstrom 8 A)
• BLDC‑Familie: 4‑Quadranten‑Antriebe für Servomotoren 0,4–1,3 kW, Versorgung 31–132 Vdc
