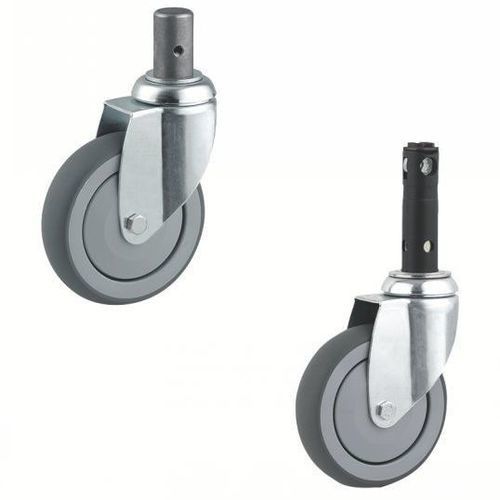

Lenkrolle 38-303 series

Stangenfür medizinische Gerätemit Bremse

Definition
Eine Rolle ist eine mechanische Komponente, bestehend aus einem Rad, das in einer Gabel montiert ist, kombiniert mit einem Befestigungssystem (Platte, Mittelbohrung, Stift oder Buchse) zur Montage unter einer Vorrichtung. Sie ermöglicht Mobilität, indem sie eine lineare Bewegung in die Rotation des Rades umwandelt und so den Kraftaufwand beim Bewegen von Geräten oder Möbeln reduziert.

Material

• Gestanzte, verzinkte Stahlgabel, Schwenkzapfen auf Doppel-Kugelreihen, verschraubte Achse.
• Radkörper aus Polypropylen.
• Lauffläche aus nicht abfärbendem thermoplastischem Gummi, Härte 87° Shore A.
• Präzisionskugellager.

Version

• Befestigungsart: Stift/Stange (Stiftbefestigung).
• Erhältlich in 3 Ausführungen: Ohne Feststeller, 2-Funktionen-Feststeller, 3-Funktionen-Feststeller.

Maßbereich

• Raddurchmesser (d1): 125 oder 150 mm.
• Laufflächenbreite (l2): 32 mm.
• Versatz (l1): 41 oder 45 mm.
• Nennlast: 100 kg.

Anwendung

• Betriebstemperatur: -20 °C bis +60 °C.
• Zentrale Verriegelung möglich, um mehrere Rollen gleichzeitig über eine Fußbremse zu blockieren.
• 2-Funktionen-Feststeller: kompletter Halt oder frei.
• 3-Funktionen-Feststeller: kompletter Halt, frei und Richtungsfeststellung.
• Schieberwinkel: 45°.
• Entwickelt für Stabilisierung und einfache Beweglichkeit; geeignet für Pflegebetten und Heimbetten.

Bestellbeispiel
BESTELLBEISPIEL: Referenz 38-3031-125

Technische Daten

• Modellreferenz: 38-303.
• Verfügbare Durchmesser: 125 mm, 150 mm.
• Laufflächenbreite: 32 mm.
• Verfügbare Versätze: 41 mm, 45 mm.
• Maximale Belastung: 100 kg.
• Lauffläche: thermoplastischer Gummi, Härte 87° Shore A.
• Materialien: verzinkte Stahlgabel, Radkörper Polypropylen.
• Lager: Präzisionskugellager, Schwenk auf Doppel-Kugelreihen.
• Bremstypen: ohne Bremse / 2-Funktionen-Bremse / 3-Funktionen-Bremse.
• Betriebstemperaturbereich: -20 °C bis +60 °C.
• Bremsscheibenwinkel: 45°.
