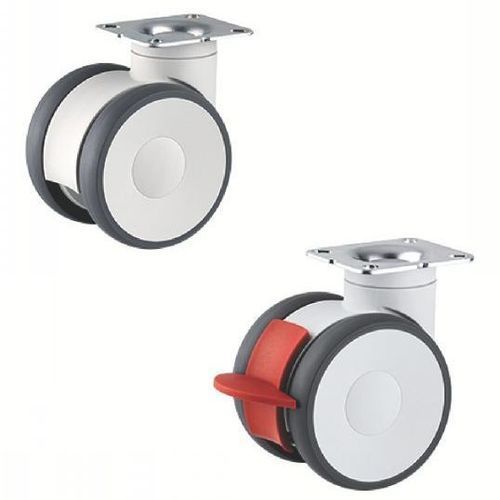

Lenkrolle 38-202 series

mit Grundplattefür Möbelmit Bremse

Definition
Eine Rolle ist eine mechanische Baugruppe, bestehend aus einem Rad, das in einer Gabel montiert ist, verbunden mit einem Befestigungsystem (Platte, Zentralloch, Stift oder Buchse) zur Montage unter einem Träger. Sie ermöglicht die Mobilität von Geräten oder Lasten, indem sie eine translatorische Bewegung in die Rotation des Rads umwandelt und so den Verschiebungsaufwand reduziert.

Material

• Gabel aus hochwertigem Nylon, Drehung auf Doppelreihen-Kugellagern.
• Radkörper aus Polyamid.
• Lauffläche aus Polyurethan, Härte 92° Shore A.
• Präzisions-Kugellager.

Ausführung

• Befestigungsart: Platte.
• Lieferbar mit Bremse und ohne Bremse.

Maßbereich

• Raddurchmesser (d1): 100 oder 125 mm.
• Laufflächenbreite (l2): 20 mm.
• Versatz (l1): 32 oder 40 mm.
• Nennlast: 120 oder 130 kg.

Einsatz

• Betriebstemperatur: von -20 °C bis +60 °C.

Bestellbeispiel
BESTELLBEISPIEL: Referenz 38-2021-100

Merkmale / technische Daten

• Angezeigte Modellreferenz: 38-202.
• Gelistete Produktvarianten: 38-2021-100 (ohne Bremse, d1=100), 38-2021-125 (ohne Bremse, d1=125), 38-2022-100 (mit Bremse, d1=100), 38-2022-125 (mit Bremse, d1=125).
• Höhen und Maße (Beispiele in der Produktabelle): h1 ≈ 124 mm oder 148 mm abhängig von d1, l1 = 32 mm oder 40 mm, l2 = 20 mm, l3 = 77 mm, l4 = 67 mm, l5 = 56–61,5 mm, l6 = 46,5–51,5 mm.
• Verfügbarkeit angegeben: typische Lieferzeit 5 bis 9 Tage (je nach Variante).
