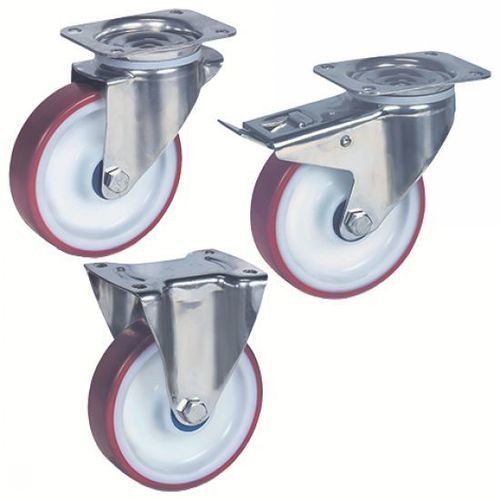

Lenkrolle 38-504 series

feststehendStangenmit Grundplatte

Definition
Eine Rolle ist eine mechanische Komponente, bestehend aus einem Rad, das in einer Gabel montiert ist, kombiniert mit einem Befestigungssystem (Platte, Mittelloch, Stift oder Buchse), das die Montage unter einem Träger ermöglicht. Sie sorgt für Mobilität von Geräten oder Lasten, indem sie eine translatorische Bewegung in die Rotation des Rads umwandelt und so den Kraftaufwand beim Verschieben reduziert.

Material

• Gabel aus Edelstahl, Schwenkung auf doppeltreihigen Kugellagern, verschraubte Achse.
• Radscheibe aus weißem Polyamid.
• Lauffläche aus eingespritztem rotem Polyurethan, Härte 42° Shore D.
• Wälzlager (Rollenlager) aus Edelstahl.

Verfügbare Versionen

• Feste Rolle, Plattenbefestigung, ohne Bremse.
• Lenkrolle, Plattenbefestigung, ohne Bremse.
• Lenkrolle, Plattenbefestigung, mit Hinterradbremse.

Abmessungsbereich

• Raddurchmesser (d1): von 100 bis 200 mm.
• Laufflächenbreite (l2): von 32 bis 46 mm.
• Versatz für Lenkrollen (l1): von 35 bis 57 mm (je nach Referenz).
• Traglast: von 150 bis 400 kg (je nach Referenz).

Anwendung und Gebrauchseigenschaften

• Betriebstemperatur: -40 °C bis +80 °C.
• Beständig gegen Abrieb und Reinigungsmittel.
• Entspricht der Norm NF Hygiène.
• Geeignet für Laborwagen und Küchenwagen.

Varianten / Referenzen (Auszug)
Ref | Version | Bremse | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | Traglast (kg)
38-5041-100 | Lenkbar | Ohne Bremse | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | Lenkbar | Ohne Bremse | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | Lenkbar | Ohne Bremse | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | Lenkbar | Ohne Bremse | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | Lenkbar | Mit Hinterradbremse | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | Lenkbar | Mit Hinterradbremse | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | Lenkbar | Mit Hinterradbremse | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | Lenkbar | Mit Hinterradbremse | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | Fest | Ohne Bremse | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | Fest | Ohne Bremse | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | Fest | Ohne Bremse | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | Fest | Ohne Bremse | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

Bestellbeispiel
Referenz: 38-5041-100

Zugehörige technische Dokumente
Produktdatenblatt der Reihe (Räder und Rollen) als PDF verfügbar.

Eigenschaften / Technische Spezifikationen

• Serie / Modell: 38-504 Serie.
• Marke: Emile Maurin
• Materialien: Edelstahlschale, Polyamid-Rad, eingespritztes Polyurethan-Laufband 42° Shore D, Edelstahl-Lager.
• Befestigungsoptionen: Platte (hauptsächlich dargestellte Befestigungsart).
• Versionen: lenkbar ohne Bremse, lenkbar mit Hinterradbremse, fest ohne Bremse.
• Verfügbare Durchmesser: 100, 125, 160, 200 mm.
• Tragfähigkeiten: 150, 200, 350, 400 kg je nach Referenz.
• Betriebstemperatur: -40 °C bis +80 °C.
• Beständigkeit: Abrieb und Reinigungsmittel; konform mit NF Hygiène.
• Detaillierte Referenzen und technische Maße sind pro Referenz verfügbar (siehe Varianten-Tabelle oben).
