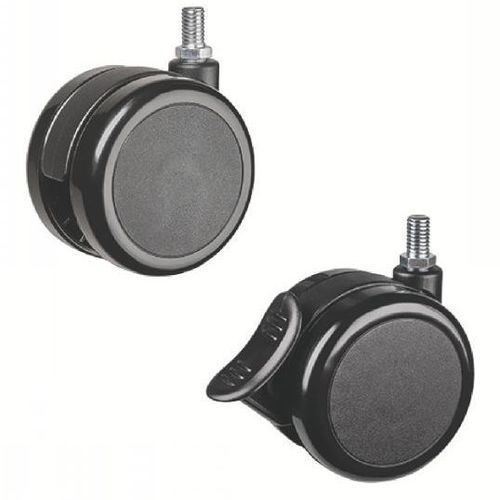

Lenkrolle 38-206 series

Gewindeschaftfür Möbelmit Bremse

Definition
Eine Rolle ist eine mechanische Baugruppe, bestehend aus einem in einer Gabel montierten Rad, kombiniert mit einem Befestigungssystem (Gewindestift) zur Montage unter einem Träger. Sie ermöglicht die Mobilität von Geräten oder Lasten, indem sie eine translatorische Bewegung in die Rotation des Rades umsetzt und so den Verlagerungsaufwand reduziert.

Materialien

• Gabel/Chape: Polyamid.
• Rad: Polyamid, Härte 75° Shore D.
• Nabe: glatt.

Version

• Befestigungsart: Gewindestift.
• Typ: drehbare Möbelrolle.
• Verfügbare Ausführungen: ohne Bremse, mit Bremse.

Abmessungsbereich / Tragfähigkeit
Raddurchmesser (d1): 75 mm. Laufflächenbreite (l2): 8 mm. Tragfähigkeit: 50 kg. Einsatztemperatur: -10 °C bis +40 °C.

Bestellbeispiele / Varianten

• 38-2061-75 — Ohne Bremse.
• 38-2062-75 — Mit Bremse.

Verfügbare Dokumente (Liste)

• Räder und Rollen - Datenblatt (PDF)
• Serie 38: Räder und Rollen (PDF)
• Serie 38: Technische Daten (PDF)

Einsatz
- Anwendung: Möbelrollen (Mobilität von Möbeln und kleinen Geräten).

Technische Daten

• Modell / Serie: 38-206
• Raddurchmesser (d1): 75 mm
• Innen-Ø / Bohrung (d2): 10 mm
• Gesamthöhe (h1): 88 mm
• Stiftlänge / l1: 62 mm
• Laufflächenbreite (l2): 8 mm
• Gesamtbreite Rad (l3): 54 mm
• Nutzlänge (l4): 15 mm
• Optionale Länge (l5): - oder 25 mm je nach Ausführung
• Tragfähigk.: 50 kg
• Materialien: Polyamid-Gabel und -Rad, glatte Nabe
• Befestigung: Gewindestift
• Verfügbare Versionen: Ohne Bremse, Mit Bremse
• Betriebstemperaturbereich: -10 °C bis +40 °C
