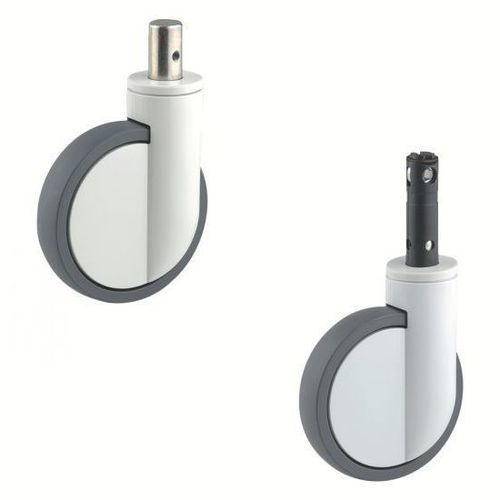

Lenkrolle 38-301 series

Stangenfür medizinische Gerätemit Bremse

Definition
Eine Lenkrolle ist eine mechanische Komponente, bestehend aus einem Rad, das in einer Gabel montiert ist, kombiniert mit einem Befestigungssystem (Platte, Zentralbohrung, Stift oder Buchse), das die Montage unter einem Träger ermöglicht. Sie sorgt für die Mobilität von Geräten oder Lasten, indem sie eine translatorische Bewegung in die Rotation des Rades umwandelt und so den Kraftaufwand beim Bewegen reduziert.

Materialien

• Gabel aus gelb bichromatiertem Stahl.
• Drehung auf präzisen Kugellagern.
• Abdeckung aus Nylon.
• Radkern aus Polyamid.
• Lauffläche aus Polyurethan, Härte 42° Shore D.
• Präzisions-Kugellager.

Version
Befestigungsart: Stift. Erhältlich in 3 Versionen:

• Ohne Bremse.
• Mit 2-Funktions-Bremse (Vollblockierung oder frei).
• Mit 3-Funktions-Bremse (Vollblockierung, frei und Richtungsblockierung).

Abmessungsbereich

• Raddurchmesser (d1): 125 bis 200 mm.
• Laufflächenbreite (l2): 32 oder 35 mm.
• Versatz (l1): 35 bis 60 mm.
• Nennlast: 150 kg.

Verwendung

• Betriebstemperatur: -30 °C bis +80 °C.
• Zentrale Verriegelung möglich, um mehrere Rollen gleichzeitig mit einem Pedal zu blockieren.
• 2-Funktions-Bremse: Vollblockierung oder frei.
• 3-Funktions-Bremse: Vollblockierung, frei und Richtungsblockierung.
• Nockenwinkel: 45°.
• Hohe Mobilität und Widerstand gegen Stöße und schnelle Bewegungen; geeignet insbesondere für Tragen und Krankenhausbetten.

Beispielbestellung
Referenz: 38-3011-125

Eigenschaften / technische Daten

• Modellreferenz: 38-301.
• Befestigungsart: Stift.
• Verfügbare Versionen: Ohne Bremse, 2-Funktions-Bremse, 3-Funktions-Bremse.
• Verfügbare Durchmesser: 125 mm, 150 mm, 200 mm.
• Laufflächenbreiten: 32 mm, 35 mm.
• Verfügbare Versätze (l1): 35 mm, 40 mm, 60 mm (je nach Version).
• Hinweiswerte Höhen (h1): 158 mm, 183 mm, 229 mm (je nach Durchmesser).
• Betriebsbelastung: 150 kg pro Rolle.
• Material Gabel: gelb bichromatisierter Stahl; Abdeckung aus Nylon.
• Radmaterial: Polyamid; Lauffläche Polyurethan 42° Shore D.
• Lager: Präzisions-Kugellager.
• Betriebstemperatur: -30 °C bis +80 °C.
• Nockenwinkel des Bremssystems: 45°.
