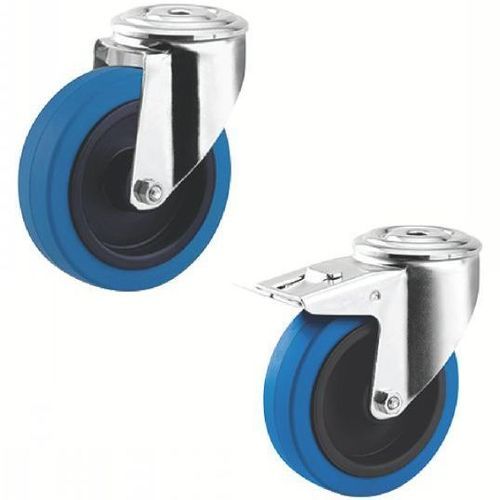

Lenkrolle 38-506 series

Stangenfür Wagenelastisch

Definition
Eine Rolle ist eine mechanische Komponente, bestehend aus einem in einer Gabel (Bügel) montierten Rad, kombiniert mit einem Befestigungssystem (Platte, Mittelloch, Stift oder Buchse) zur Montage unter einem Träger. Sie ermöglicht die Mobilität von Geräten oder Lasten, indem sie eine translatorische Bewegung in die Rotation des Rades umwandelt und so den Kraftaufwand reduziert.

Material

• Gabel aus Edelstahl, Schwenkung auf doppler Kugelbahn, verschraubte Achse.
• Radkörper aus Polyamid.
• Lauffläche aus grauem, nicht abfärbendem elastischem Gummi, Härte 64° Shore A.
• Wälzlager als Rollenkörper in Edelstahl.

Ausführung

• Befestigungsart: Mittelloch.
• Erhältlich als drehbar mit oder ohne Bremse (Versionen "Ohne Bremse" und "Mit Hinterradbremse").

Abmessungsbereich

• Raddurchmesser (d1): 100 oder 125 mm.
• Laufflächenbreite (l2): 34 oder 40 mm.
• Versatz (l1): 40 oder 41 mm.
• Nennlast: 150 kg.

Anwendung

• Betriebstemperatur: -20 °C bis +80 °C.
• Beständig gegen Waschen und Reinigungsmittel.
• Entspricht der Norm NF Hygiène.
• Geeignet für Tablettverteilwagen und ähnliche Einsatzzwecke.

Varianten / Bestellbeispiele (Auszug)
Ref | Ausführung | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | Tragfähigkeit (kg)
38-5061-100 | Ohne Bremse | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | Ohne Bremse | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | Mit Hinterradbremse | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | Mit Hinterradbremse | 125 | 13 | 155 | 40 | 40 | 150

Dokumente
- Räder und Rollen - Technisches Datenblatt

Eigenschaften / technische Daten

• Serie / Modell: 38-506.
• Typ: Rolle mittlere Belastung, Befestigung Mittelloch, Edelstahl.
• Gabel: Edelstahl, Schwenkung auf doppler Kugelbahn, verschraubte Achse.
• Rad: Polyamid-Kern.
• Lauffläche: grauer elastischer Gummi, 64° Shore A, nicht abfärbend.
• Lager: Rollenkörper in Edelstahl.
• Verfügbare Ausführungen: ohne Bremse / mit Hinterradbremse.
• Verfügbare Durchmesser: 100 mm oder 125 mm.
• Verfügbare Laufflächenbreiten: 34 mm oder 40 mm.
• Versätze: 40 mm oder 41 mm je nach Referenz.
• Hinweiswerte für Höhen (h1): 128 mm (für d1 = 100) oder 155 mm (für d1 = 125).
• Nennlast: 150 kg.
• Betriebstemperaturbereich: -20 °C bis +80 °C.
• Beständigkeit: Waschen und Reinigungsmittel; entspricht NF Hygiène.
