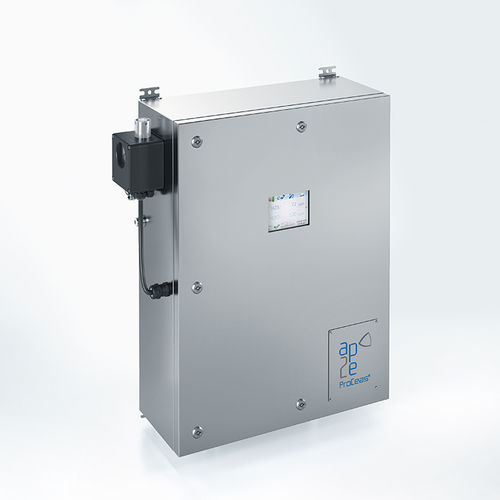

Biogasanalysator ProCeas®

ErdgasWasserAmmoniak

Produktübersicht
Der ProCeas® ist ein schlüsselfertiger Multigas-Analysator zur Echtzeitmessung gasförmiger Verunreinigungen im Spurenbereich für unterschiedliche Anwendungen. Durch den Einsatz der patentierten Technologien OFCEAS® (Optical Feedback Cavity Enhanced Absorption Spectroscopy) und LPS® (Low Pressure Sampling) liefert er störungsfreie und hochgenaue Messwerte über verschiedene Gasmatrixen hinweg. Das Niederdruck-Probenahmekonzept vermeidet die Notwendigkeit, Proben zu erhitzen oder zu trocknen, wodurch potenzielle Verluste von Gasverunreinigungen vermieden und Installations- sowie Wartungskosten deutlich reduziert werden.

Technologie
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS) und Low Pressure Sampling (LPS).

Vorteile

• Auf Ihre Anwendung zugeschnitten
  Multigasmessungen in Spurenkonzentrationen mit anpassbaren Gaskombinationen.
• Langfristige Genauigkeit
  Online- oder Offline-Messung ohne Notwendigkeit von Neukalibrierung oder Sensoraustausch.
• Reduzierte Betriebskosten und Komplexität
  Mehrpunktmessung möglich, kein Nullgas oder Trägergas erforderlich, einfache Bedienung und geringer Wartungsaufwand.
• Verbesserte Effizienz
  Echtzeitüberwachung und Erkennung von Verunreinigungen ermöglichen schnelle Korrekturmaßnahmen, reduzieren Ausfallzeiten und optimieren Prozesse.
• Schutz der Infrastruktur
  Identifiziert Verunreinigungen in Echtzeit und ermöglicht Prozessanpassungen, die die Wartung von Aktivkohlebetten, Pipelines, Turbinen usw. reduzieren.
• Kosteneinsparungen
  Die Vermeidung von Korrosion reduziert Wartungskosten und verlängert die Lebensdauer der Anlagen.
• Konstante Produktqualität
  Gewährleistet die Gasreinheit in jedem Schritt.
• Umwelt- und Sicherheitsaspekt
  Stellt die Reinheit des Gasstroms sicher, um Leckagen und Explosionsrisiken durch impuritätsbedingte Korrosion zu verhindern und verbessert die CO2-Injektionseffizienz in CCS-Anwendungen.

Konformität & Zertifizierungen

• Messkonformität: Northern Lights Spezifikationen (aktuelle Ausgabe); ISO 14687 für Brennstoffzellen-Mobilität (PEM); ISO 19880 für Wasserstoffqualität in Verteilanlagen und Tankstellen; ISO 21087 analytische Methoden für Wasserstoffkraftstoff; ISO 2612:2023 für NH3-Messung (Biomethan und Erdgas); CO2-Reinheitsstandards für Lebensmittel- und Getränkeindustrie.
• Zertifizierungen: Zertifizierbar für Ex-Bereiche (Beispiele): ATEX Zone 1 & 2, IECEx/UKEX Zone 1, Class I Division 1 Groups B,C,D T6 für LNG/NG-Anwendungen; ATEX/IECEx/UKEX Varianten für RNG/Biogasanwendungen (Varianten in einigen Zonen/Regionen in Bearbeitung).

Anwendungen

• CCUS (Carbon Capture, Utilization and Storage): Echtzeitanalyse von CO2-Verunreinigungen und Spurenkomponenten (H2O, O2, SO2, NOx, H2S, CO, NH3, CH4, CH2O) zur Vermeidung impuritätsbedingter Korrosion und zur Verbesserung der Injektionseffizienz und Speichergüte.
• Wasserstoffreinheit: Erkennung kritischer Verunreinigungen wie HCl, H2O, H2S, HCOOH, CH2O, NH3 zur Einhaltung von ISO 14687 und ISO 19880 (Hydrogen Grade D).
• Wasserstoffproduktion und Elektrolyseanlagen: Online-Überwachung von Verunreinigungen im durch Elektrolyse oder SMR erzeugten Wasserstoff zum Schutz nachgeschalteter Anlagen.
• Überwachung von Brennstoffzellensystemen: Messung der Reinheit von H2- und Luftströmen in PEM- oder SOFC-Systemen zur Vermeidung einer Katalysatorvergiftung.
• Ammoniakspaltung zur Wasserstofferzeugung: Detektion von NH3, H2O, N2 und NOx zur Verifikation der Umwandlungseffizienz und Reinheit des erzeugten Wasserstoffs.
• Erdgas (NG) und Flüssigerdgas (LNG): Überwachung von H2S, CO2, H2O und anderen Kontaminanten zur Sicherstellung der Produktqualität und zum Schutz der Infrastruktur.
• RNG und Biogas: Kontinuierliche Messung von NH3, CH4, H2O, H2S, CO2 und O2 für Deponiegas und Biogas-Aufbereitung/Biometan-Aufbereitung.
• Chemie- und Petrochemie, Chlorwerke, Propylenproduktion, synthetische Kraftstoffe und Power-to-X-Prozesse: Überwachung von Spurverunreinigungen zum Schutz der Prozesse und zur Sicherstellung der Produktqualität.
• Dünger- und Harnstoffproduktion, kryogene Luftzerlegungsanlagen (ASU), Pipeline-Netzüberwachung, Forschungslabore und nationale metrologische Institute: Hochpräzise Spurgasmessungen, Kalibrierungsunterstützung und Forschungsanwendungen.

Einsetzbare Gase (Beispiele)
Zweiatomig: H2, O2
Stickstoffverwandte: NH3, NO, N2O, NO2, HCN
Schwefelverbindungen: H2S, COS, CS2, SO2
Oxide: CO2, H2O, CO
Halogenide: HF, HBr, HCl
Aldehyde: CH2O
Kohlenwasserstoffe: CH4, C2H2, C2H4, C2H6
Säuren: CH2O2 (und verwandte)
Weitere Messbereiche/Verbindungen auf Anfrage.

Leistungsdaten (Zusammenfassung)
Linearität: < 1% des Messwerts, R2 > 0.999
Wiederholbarkeit: 3 x LoD oder ±0,5% relativ
LoD: 3σ über einen Zeitraum von 60 s (σ = Standardabweichung)
Null-Drift: Vernachlässigbar

Zubehör (Zusammenfassung)
Pflicht

• Sonde (Filter und Schallschnelle Düse)
• Probenahmeleitung
• Pumpsystem

Optional / Integration

• Integration in Schrank ATEX II3G Ex pxb IIC T3 Gb
• Klimatisierungssystem
• Ex p (ATEX II 2G Ex pxb IIC T3 Gb)
• Ex d [ATEX: II2G (Ex db IIB+H2 T6 Gb), IECEx: (Ex db IIB+H2 T6 Gb)]
• Wirbelkühlung
• Analoge/Digitale E/As
• Modem für Fernanbindung

Downloads (verfügbar)
Technische Datenblätter und Broschüren für ProCeas (CO2/CCS-Verunreinigungen, RNG & Biogas-Verunreinigungen, NG & LNG-Verunreinigungen, H2-Reinheit) sowie zugehörige Wasserstoff-Infografiken und Branchenbroschüren vom Hersteller.

Technische Daten / Spezifikationen

• Netzversorgung: 110 … 230 VAC, 50 … 60 Hz
• Leistungsaufnahme: 150 VA max, 80 VA stabilisiert (rack / wandmontierte Konfiguration)
• Umgebungsbedingungen: Rack-Version: +10 … +35 °C; Wandmontage: -10 … +60 °C; Luftfeuchte: 10 … 90% rF nicht kondensierend
• Instrumentenluft (für Ex p Version): Staubfrei, ölfrei, trocken, Umgebungstemperatur, 5 … 7 bar, max. 5,5 m³/h, Qualität 1-2-1 (ISO 8573)
• Gehäuse: Edelstahlgehäuse zur Wandmontage 800 x 600 x 250 mm (ohne Purge-Controller); 19" 4U Rack für Tisch-/Schaltschrankintegration
• Schutzart: IP32 (Rack); IP65 (Wandversionen außer Ex d: IP66)
• Schnittstellen: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, Fernzugriff über Ethernet; Analoge I/O optional
• Messprinzip: OFCEAS® mit Low Pressure Sampling (LPS®) für störungsfreie Spurerkennung
• Zertifizierungen: ATEX, IECEx/UKEX und Varianten für Ex-Bereiche je nach Konfiguration
