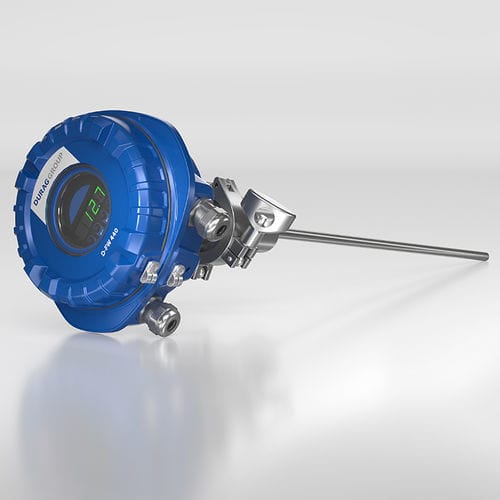

Staubsensor für Gesamtschwebstaub D-FW 440 D

für Schwebeteilchenfür Feinstaubzur Überwachung der Luftqualtät

Übersicht Der D-FW 440 D ist ein In-situ-Partikel-/Staubfilter-Monitor zur kontinuierlichen, Echtzeitmessung fester Partikel in Gasströmungen. Messbar in Massenkonzentration (z. B. mg/m³) und zertifiziert nach Normen wie EN 14181 und EN 15859; US EPA fähig. Entwickelt für geringen Wartungsaufwand und direkte Einbaulösung im Kanal zur Unterstützung der Betriebssicherheit und Einhaltung gesetzlicher Vorgaben.

Technologie Triboelektrisches Messprinzip; direkte In-situ-Messung mit einseitiger Installation, geeignet für Abscheideanlagen und Filtersysteme.

Vorteile

• Direkte Überwachung der Filterleistung — liefert quantitative Staubkonzentration (mg/m³) für Regelung und Trendanalysen.
• Normenkonformität — Messfunktionen entsprechend EN 14181, EN 15267-1/-2, EN 15859, US EPA und weiteren internationalen Standards.
• Erprobte triboelektrische Erfassung — zuverlässige Partiklerkennung basierend auf Ladungswechselwirkungen, geeignet für industrielle Umgebungen.
• Kompakte, einfache Installation — geeignet für Nachrüstungen und beengte Einbausituationen; kompatibel mit Steuerungen und Prozesskanälen.
• Standard-Ausgänge und Alarme — isolierte 4 ... 20 mA aktiver Stromausgang sowie 2 unabhängige SPDT-Relais (NO/NC) zur SPS/Prozessintegration und Alarmmeldung.
• Echte In-situ-Messung — kein Probenahme-Extrakt, ermöglicht unmittelbare Reaktion auf Emissionsereignisse.
• Geringer Wartungsaufwand — keine beweglichen Teile oder Verschleißteile, reduziert Ausfallzeiten und Betriebskosten.
• Unterstützt vorausschauende Wartung — erkennt Änderungen bei Reinigungsimpulsen und Emissionstrends für proaktive Maßnahmen.
• Verbessert Umweltleistung — hilft, Emissionsgrenzwerte einzuhalten und Risiken von Produktverlusten oder Strafen zu verringern.
• Erhöhte Sicherheit — kontinuierliche Überwachung verringert Exposition und Explosionsrisiko durch Staub.
• Breite Branchenanwendung — einsetzbar in Zementwerken, Stahlindustrie, Energieerzeugung, Pharma, Holzverarbeitung, Lebensmittel/Landwirtschaft und mehr.

Konformität & Zertifizierungen

• EN 15267-1 (2009)
• EN 15267-2 (2023)
• EN 15859 (2010)
• EN 14181 (2015)
• US EPA fähig

Anwendungen

• Kontinuierliche Filtererkennung und Überwachung von Abscheidesystemen (Filter, Zyklone, Abluftkanäle) zur frühzeitigen Erkennung von Filterausfällen und Emissionskontrolle.
• Prozesssteuerung und Trendüberwachung zur Erkennung von Fehlern in Reinigungszyklen, Belüftungsproblemen und langfristigen Leistungsänderungen.
• Geeignet für zahlreiche Branchen, in denen Staubkontrolle und Compliance kritisch sind: Zementindustrie, Metallbearbeitung und Schweißabsaugung, Sägewerke und Holzverarbeitung, Lebensmittel- und Agrarindustrie, Chemie und Pharma, Kunststoffverarbeitung.

Technische Daten (Tabelle) Messgröße: Feststoffe in Gasstrom
Messprinzip: Triboelektrisch, In-situ-Messung, einseitige Montage
Messbereich: Nachweisgrenze 0,01 mg/m³; Zertifizierungsbereich: 0 ... 7,5 mg/m³; Zusätzliche Bereiche: 0 ... 15 mg/m³; 0 ... 100 mg/m³; Max. Bereich bis mehrere g/m³ je nach Betriebsbedingungen und Staubmaterial
Schutzart: IP66
Stromversorgung: 24 V (±10%); 100 ... 240 V~ ±10%, 50/60 Hz
Leistungsaufnahme: Max. 10 W DC/AC
Ausgangssignale: 2× unabhängige SPDT-Relais (max. 30 V/5 A oder 240 V~/5 A); isolierte aktive 4 ... 20 mA Schleife (max. Schleifenwiderstand 250 Ω), zertifiziert nach EN 15859
Schnittstellen: 2× RS-485, 1× USB
Protokoll: Modbus RTU (RS-485), konform zu VDI 4201
Umgebungsbedingungen: Temperatur –20 … 50 °C; Feuchte max. 95% r.F. (nicht kondensierend)
Prozessbedingungen: Temperatur max. 300 °C (optional bis 700 °C); Druck: max. 600 kPa bis 300 °C, max. 300 kPa bei 300 … 700 °C mit Hochtemperaturanschluss; Strömungsgeschwindigkeit: min. 3 m/s, max. geprüft 40 m/s
Betrieb/Konfiguration: Optionale D-ESI FW Software
Materialien: Gehäuse lackiertes Aluminium; Sonde 316L Edelstahl; Isolierung Polyphenylensulfid (Ryton R-4)
Sondendimensionen: Standardlänge 500 mm; andere Längen bis 1.750 mm auf Anfrage in 250- oder 500-mm-Schritten
Gewicht: 1,5 kg (ohne Sonde)

Technische Spezifikationen

• Modell: D-FW 440 D
• Messgröße: Feststoffe im Gasstrom
• Nachweisgrenze: 0,01 mg/m³
• Zertifizierungsbereich: 0 ... 7,5 mg/m³ (weitere Bereiche verfügbar)
• Messprinzip: Triboelektrisch, in situ
• Schutzart: IP66
• Stromversorgung: 24 V DC oder 100 ... 240 V~
• Max. Leistungsaufnahme: 10 W
• Ausgänge: Isolierte 4 ... 20 mA Schleife, 2× SPDT-Relais
• Schnittstellen: RS-485 (2×), USB
• Protokoll: Modbus RTU, VDI 4201 konform
• Betriebstemperatur Umgebung: –20 … 50 °C; Prozess bis 300 °C (Option 700 °C)
• Sondenlängen: Standard 500 mm; bis 1.750 mm auf Anfrage
• Gehäuse: Lackiertes Aluminium; Sonde: 316L Edelstahl
• Gewicht: 1,5 kg (ohne Sonde)
