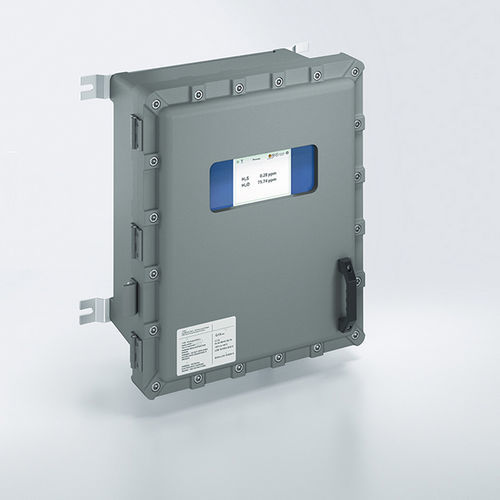

Infrarotspektrometer ProCeas®

Nah- und Mittelinfrarot-AbsorptionoptischGasanalyse

Overview
Der ProCeas® ist ein schlüsselfertiges laserbasiertes Infrarot-Multigas-Spektrometer zur Echtzeit-Analyse von gasförmigen Verunreinigungen im Spurenbereich für industrielle und energetische Anwendungen. Durch die Kombination der patentierten OFCEAS®- und LPS-Technologien liefert ProCeas® störungsfreie, hochselektive Messwerte, ohne dass das Probenmaterial erwärmt oder getrocknet werden muss.

Technology
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS®) in Verbindung mit Low Pressure Sampling (LPS) für direkte, selektive Absorptionsmessungen auf Spurenebene.

Benefits

• Anwendungsspezifische Messung — Multigas-Fähigkeit mit anpassbaren Gaskombinationen für Spurenanalytik.
• Langanhaltende Genauigkeit — Online- oder Offline-Betrieb ohne häufige Neukalibrierung oder Sensoraustausch.
• Reduzierte Betriebsaufwände — Mehrpunktmessungen möglich; kein Nullgas oder Trägergas erforderlich.
• Schnellere Prozessreaktion — Echtzeit-Erkennung ermöglicht rasche Korrekturmaßnahmen zur Reduzierung von Ausfallzeiten.
• Schutz der Infrastruktur — Früherkennung von Verunreinigungen beugt Korrosion und Schäden an Kohlenstoffbetten, Rohrleitungen, Turbinen etc. vor.
• Kosteneinsparungen — Geringerer Wartungsaufwand und längere Lebensdauer der Anlagen durch Vermeidung impuritätsbedingter Schäden.
• Konstante Produktqualität — Gewährleistet Gasreinheit für kritische Prozesse in Energie und Industrie.
• Umwelt- und Sicherheitsunterstützung — Überwacht Reinheit zur Minderung von Leck-/Explosionsrisiken und zur Verbesserung der CO2-Injektionseffizienz bei CCUS.

Compliance & Certifications

• Messkonformität: Northern Lights-Spezifikationen (aktuelle Ausgabe); ISO 14687 (Wasserstoff für Brennstoffzellen); ISO 19880 (Wasserstoffqualität für Verteilung und Betankung); ISO 21087 (analytische Methoden für Wasserstoff); ISO 2612:2023 (NH3-Messung für Biomethan/Erdgas); CO2-Reinheitsstandards für Lebensmittel & Getränke.
• Gefahrenbereichszertifizierungen: Optionen ATEX Zone 1 & 2, IECEx / UKEX Zone 1, Class I Division 1 sowie Ex p / Ex d Ausführungen für LNG / RNG / Biogas-Anwendungen.

Applications

• CCUS: Echtzeitanalyse von CO2-Strömen und Detektion von Verunreinigungen (H2O, O2, SO2, NOx, H2S, CO, NH3, CH4, CH2O) zur Vermeidung von Korrosion und zur Optimierung der Einspeisung.
• Wasserstoffreinheit und -produktion: Nachweis kritischer Verunreinigungen (HCl, H2O, H2S, HCOOH, CH2O, NH3) zur Einhaltung von ISO-Normen und zum Schutz nachgeschalteter Systeme.
• Brennstoffzellensysteme: Überwachung von H2- und Luftströmen in PEM/SOFC zur Vermeidung von Katalysatorvergiftung.
• Ammoniakspaltung: Analyse von NH3, H2O, N2, NOx in den Cracker-Ausgängen.
• Erdgas (NG) / Flüssigerdgas (LNG): Überwachung von H2S, CO2, H2O zur Sicherstellung der Produktqualität.
• RNG / Biogas: Kontinuierliche Messung von NH3, CH4, H2O, H2S, CO2, O2 für Upgrading und Reinigung.
• Chemische & petrochemische Industrie, Chlorwerke, Propylenproduktion, synthetische Kraftstoffe / Power-to-X, Düngemittel-/Harnstoffproduktion, kryogene ASU, Pipeline-Monitoring, Forschungs- und Metrologie-Labore.

Applicable gases (excerpt)
Zweiatomig: H2, O2
Stickstoffverbindungen: NH3, NO, N2O, NO2, HCN
Schwefelverbindungen: H2S, COS, CS2, SO2
Oxide: CO2, H2O, CO
Halogenide: HF, HBr, HCl
Aldehyde: CH2O
Kohlenwasserstoffe: CH4, C2H2, C2H4, C2H6
Säuren: CH2O2 (Beispiel)
*Weitere Bereiche/Verbindungen auf Anfrage verfügbar.

Performances (excerpt)
Linearität: < 1% des Messwerts, R2 > 0,999
Wiederholbarkeit: 3 × LoD oder ±0,5% relativ
LoD: 3σ über 60 s (σ = Standardabweichung)
Nullpunktdrift: vernachlässigbar

Technical data (excerpt)
Netzversorgung: 110–230 VAC, 50–60 Hz
Leistungsaufnahme: 150 VA max, 80 VA stabilisiert (pro Rack / Wandgerät)
Umgebungsbedingungen: Rack: +10 … +35 °C; Wandmontage: -10 … +60 °C; Luftfeuchte: 10–90% rF, nicht kondensierend
Instrumentenluft (Ex p Version): staubfrei, ölfrei, trocken, 5–7 bar, max. 5,5 m³/h, ISO 8573 Qualität 1-2-1
Gehäuse: Edelstahl Wandgehäuse (800 × 600 × 250 mm); 19" 4U Rack-Option
Schutzart: IP32 (Rack), IP65 (Wand), Ex d Versionen bis IP66
Schnittstellen: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, Ethernet Remote Access; analoge I/O optional

Accessories (excerpt)

• Obligatorisch: Sonde (Filter und Sonic Nozzle), Probennahmeleitung, Pumpsystem.
• Optional / Zusatz: Schrankintegration ATEX II3G Ex pxb IIC T3 Gb, Klimatisierung, Ex p / Ex d Konfigurationen, Wirbelkühlung, analoge/digitale E/A, Modem für Fernanbindung.

Caractéristiques / spécifications techniques

• Modell: ProCeas® (laser infrared OFCEAS® + LPS)
• Messprinzip: OFCEAS®
• Probennahme: Low Pressure Sampling (kein Erhitzen/Trocknen erforderlich)
• Linearität: <1% des Messwerts (R2 > 0,999)
• Nachweisgrenze (LoD): 3σ über 60 s
• Netzspannung: 110–230 VAC, 50–60 Hz; Verbrauch bis 150 VA
• Betriebstemperatur: Rack +10 … +35 °C; Wand -10 … +60 °C
• Luftfeuchte: 10–90% rF, nicht kondensierend
• Gehäuse: Wandmontage Edelstahl (800 × 600 × 250 mm) oder 19" 4U Rack
• Schutzart: IP32 / IP65 / IP66 (Ex d)
• Schnittstellen: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, Ethernet; analoge I/O optional
• Gefahrenbereichsoptionen: ATEX Zone 1 & 2, IECEx / UKEX Zone 1; Ex p / Ex d Varianten
