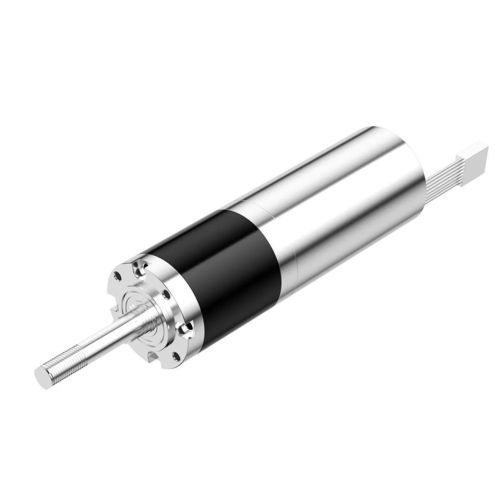

DC-Getriebemotor PG-P42

Planetenkoaxial1 - 5 Nm

Übersicht
Der Planetengetriebemotor aus Pulvermetall PG-P42 ist ein konfigurierbarer 42 mm Planetengetriebemotor, entwickelt für Antriebssysteme, die eine kompakte, drehmomentdichte Übertragung benötigen. Er liefert bis zu 120 kgf·cm kontinuierliches Drehmoment und 180 kgf·cm kurzzeitiges Drehmoment in Abhängigkeit von der Getriebekonfiguration und ermöglicht skalierbare Leistung für Roboteraktuatoren, industrielle Automatisierung und Präzisionsantriebe.

Hauptmerkmale

• Bis zu 180 kgf·cm kurzzeitiges Drehmoment
• 42 mm Planetenantrieb mit Pulvermetallzahnrädern
• 4-stufige Getriebearchitektur mit mehreren Übersetzungen
• OEM/ODM-Anpassung für Antriebssystemintegration

Leistungsparameter (Zusammenfassung)
PG-P42
Getriebe­stufen | 1 | 2 | 3 | 4
Übersetzungsverhältnis | 3.7, 4.3, 5.2 | 3.7, 16, 18.5, 19.2, 22.4, 27 | 51, 59, 68, 71, 79, 82, 95, 100, 115, 139 | 189, 218, 252, 264, 292, 305, 337, 353, 369, 408, 426, 493, 516, 596, 721
Zahnlänge (mm) | 34.1 | 43.8 | 56.5 | 66.2
Max. zulässiges Dauer­drehmoment (kgf·cm) | 10 | 50 | 60 | 120
Max. zulässiges kurzzeitiges Drehmoment (kgf·cm) | 15 | 75 | 90 | 180
Wirkungsgrad (%) | 90 | 81 | 73 | 65
Motorlänge | Abhängig vom spezifizierten Motor
Außendurchmesser | 42 mm
Getriebetyp | Planetenstruktur
Abtriebswellen­material | Edelstahl
Lagertyp Abtriebswelle | Rillenkugellager
Zahnradmaterial | Eisenbasierte Pulvermetallurgie, Kunststoff, Metall
Gehäusematerial | Metall
Betriebsfeuchte | 20%–85% rF
Betriebstemperatur | -30°C–+100°C
Anpassung | Anpassung möglich (Konstruktion & Fertigung)

Anwendungen
Geeignet für Roboteraktuatoren, industrielle Automatisierung, Präzisionsantriebe, automatische Rasenmäher, humanoide Roboter und Greifhände, die kompakte planetarische Antriebe mit hohem Drehmoment benötigen.

Technische Spezifikationen

• Modellserie: PG-P42
• Außendurchmesser: 42 mm
• Verfügbare Getriebestufen: 1, 2, 3, 4
• Große Auswahl an Übersetzungen pro Stufe (siehe Tabelle oben)
• Max. Dauer­drehmoment bis 120 kgf·cm (4-stufig)
• Max. kurzzeitiges Drehmoment bis 180 kgf·cm (4-stufig)
• Wirkungsbereich pro Stufe: 65%–90%
• Zahnlängenbereich: 34.1 mm bis 66.2 mm je nach Stufen
• Getriebestruktur: Planeten
• Abtriebswelle: Edelstahl mit Kugellagern
• Zahnradmaterialien: eisenbasierte Pulvermetallurgie, Kunststoff, Metall
• Gehäuse: Metall
• Betriebsfeuchte: 20%–85% rF
• Betriebstemperatur: -30°C bis +100°C
• OEM/ODM-Anpassung für Antriebssysteme (Konstruktion & Fertigung)
