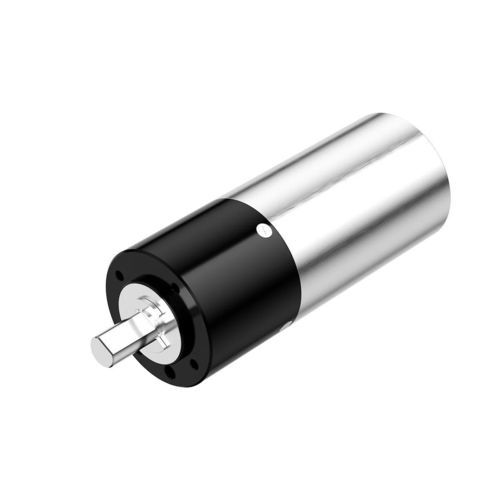

DC-Getriebemotor PG-P36

Planetenkoaxial1 - 5 Nm

Produktübersicht
Der PG-P36 ist ein konfigurierbarer Planeten-Getriebemotor mit pulvermetallurgischen Zahnrädern, entwickelt für kompakte, anwendungsspezifische Antriebsbaugruppen. Er hat einen Außendurchmesser von 36 mm, Gehäuselängen von 22.1 bis 47.9 mm und wählbare 1–4 Planetenstufen. Die modulare Bauweise erlaubt die Anpassung der Motorlänge an den angegebenen Motor zur einfachen Integration.

Hauptmerkmale

• 36 mm Formfaktor für kompakte Einbauten
• Gehäuselängen: 22.1 / 30.7 / 39.3 / 47.9 mm
• Hoher Wirkungsgrad im Einstufenbetrieb (≈90 %) und definierte Wirkungsgrade für Mehrstufenvarianten
• Mehrere Übersetzungen über 1–4 Stufen zur flexiblen Drehzahl-/Drehmomentwahl
• Abtriebswelle: Edelstahl; Lager: Kugellager
• Zahnradmaterialien: eisenbasierte Pulvermetallurgie, Kunststoff, Metall
• Gehäusematerial: Metall
• Betriebsfeuchte: 20%–85% RF; Betriebstemperatur: -30°C bis +100°C
• Individuelle Gestaltung und Fertigung möglich

Technische Parameter

• Modell: PG-P36
• Außendurchmesser: 36 mm
• Gehäuselängen: 22.1 mm, 30.7 mm, 39.3 mm, 47.9 mm
• Verfügbare Stufen: 1, 2, 3, 4
• Übersetzungen je Stufe: 1-Stufe: 4.6; 2-Stufen: 16, 24, 36; 3-Stufen: 56, 96, 144, 216; 4-Stufen: 256, 384, 576, 864, 1296
• Max. zulässiges Dauer-Drehmoment (kgf·cm): 1-Stufe 7.5 / 2-Stufen 40 / 3-Stufen 60 / 4-Stufen 60
• Max. zulässiges Momentan-Drehmoment (kgf·cm): 1-Stufe 11 / 2-Stufen 60 / 3-Stufen 90 / 4-Stufen 90
• Wirkungsgrad: 1-Stufe 90% / 2-Stufen 81% / 3-Stufen 73% / 4-Stufen 65%
• Motorlänge: abhängig vom angegebenen Motor (anpassbar)
• Getriebetyp: Planetenaufbau

Anwendungen & Integration
Der PG-P36 eignet sich für kompakte Antriebsbaugruppen in der Industrieautomation, Robotik, Präzisionsaktuatoren, Messtechnik und anderen Geräten, die platzsparende Drehzahl-/Drehmomentwandlung benötigen. Das modulare Konzept erleichtert die mechanische und elektrische Integration mit kundenspezifizierten Motoren.

Konfiguration & Bestellung

• Individualisierung möglich (Motoranschluss, Gehäuselänge, Materialien)
• Angaben zu Motorabmessungen und Leistungszielen erforderlich, um Motorlänge anzupassen
• Kontaktieren Sie den Anbieter für technische Zeichnungen, Lieferzeiten und Mindestbestellmengen
