DC-Getriebemotor PG-P24

Planetenkoaxialmit Vollwelle

Übersicht

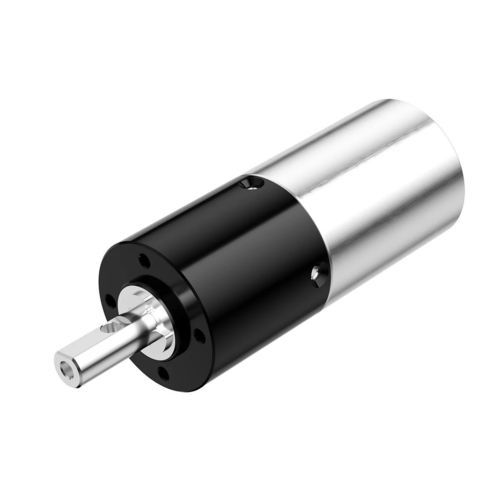

Der PG-P24 ist ein 24 mm Planetengetriebemotor mit Pulvermetallgetrieben. Mit Metallgehäuse, Ausgangswelle aus Edelstahl und dualer Ausgangslagerung liefert er je nach Stufe bis zu 33 kgf·cm zulässiges Moment für kurzzeitige Lasten und ist für kompakte Robotikmodule, intelligente Geräte und platzkritische Antriebsanwendungen ausgelegt.

Hauptmerkmale

• Kompakter Außendurchmesser 24 mm
• Momentan zulässiges Drehmoment bis 33 kgf·cm (stufenabhängig)
• Ausgangswelle aus Edelstahl
• Duale Ausgangslagerung (ölgetränktes Lager oder Kugellager)
• Eisenbasierte Pulvermetallgetriebe mit Metallgehäuse
• Anpassung möglich (Konstruktion & Fertigung)

Parameter (Zusammenfassung)
Modell: PG-P24
Getriebe-Stufen: 1 / 2 / 3 / 4
Untersetzungsverhältnisse: 1-Stufe: 4.6; 2-Stufen: 16, 24, 36; 3-Stufen: 64, 96, 144, 216; 4-Stufen: 256, 384, 576, 864, 1296
Getriebelänge (mm): 1-Stufe 19.1; 2-Stufen 25; 3-Stufen 32; 4-Stufen 39
Max. zulässiges Dauer-Drehmoment (kgf·cm): 4 / 6.5 / 17.5 / 22
Max. zulässiges Momentan-Drehmoment (kgf·cm): 6 / 9.5 / 26 / 33
Wirkungsgrad (%): 90 / 81 / 73 / 65
Motorlänge: abhängig vom angegebenen Motor
Außendurchmesser: 24 mm
Getriebetyp: Planetenstruktur
Material der Abtriebswelle: Edelstahl
Lagerart Abtriebswelle: Ölgetränktes Lager / Kugellager (doppelte Abtriebslagerung)
Material der Zahnräder: Eisenbasierte Pulvermetallurgie, Kunststoff, Metall
Gehäusematerial: Metall
Betriebsfeuchte: 20%–85% RH
Betriebstemperatur: -30°C–+100°C
Anpassung: Konstruktion & Fertigung möglich

Empfohlene Anwendungen

• Roboter-Gelenkmodule und feinmotorische humanoide Greifhände
• Kompakte Rasenroboter, Außenservice-Roboter
• Intelligente Hardware, Smart Devices und kompakte Aktuatoren
• Poolreinigungsroboter und andere kompakte Robotikanwendungen, die kleine Planetengetriebemotoren benötigen

Technische Daten

• Modell / SKU: PG-P24
• Außendurchmesser: 24 mm
• Verfügbare Getriebe-Stufen: 1, 2, 3, 4
• Verfügbare Übersetzungen pro Stufe: 1-Stufe: 4.6; 2-Stufen: 16, 24, 36; 3-Stufen: 64, 96, 144, 216; 4-Stufen: 256, 384, 576, 864, 1296
• Getriebelängen (mm) pro Stufe: 1-Stufe 19.1; 2-Stufen 25; 3-Stufen 32; 4-Stufen 39
• Max. zulässiges Dauer-Drehmoment (kgf·cm) pro Stufe: 4 / 6.5 / 17.5 / 22
• Max. zulässiges Momentan-Drehmoment (kgf·cm) pro Stufe: 6 / 9.5 / 26 / 33
• Wirkungsgrad (%) pro Stufe: 90 / 81 / 73 / 65
• Motorlänge: abhängig vom angegebenen Motor
• Getriebetyp: Planetenstruktur
• Material der Abtriebswelle: Edelstahl
• Abtriebslager: Ölgetränktes Lager oder Kugellager (doppelte Abtriebslagerung)
• Zahnradmaterialien: Eisenbasierte Pulvermetallurgie, Kunststoff, Metall
• Gehäusematerial: Metall
• Betriebsfeuchte: 20%–85% RH
• Betriebstemperatur: -30°C bis +100°C
• Anpassung: Konstruktion & Fertigung möglich
