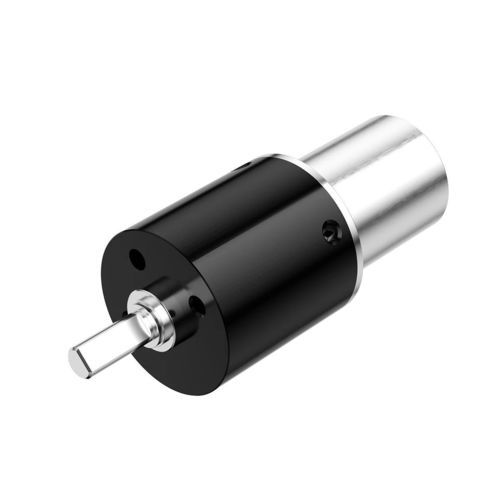

DC-Getriebemotor PG-P16

Planetenkoaxial1 - 5 Nm

Produktübersicht
Der Pulvermetall-Getriebemotor PG-P16 ist eine kompakte 16-mm-Planetenübertragungslösung, entwickelt für miniature Antriebssysteme, die eine Kombination aus Drehmomentkapazität, kompakter Einbaulage und zuverlässiger mechanischer Übertragung benötigen. Verfügbar in 1–4 Stufen mit einem kurzen Spitzenmoment bis zu 15 kgf·cm. Geeignet zur Integration mit verschiedenen spezifizierten Motoren; Anpassungen in Konstruktion und Fertigung möglich.

Hauptmerkmale

• 16 mm Pulvermetall-Getriebemotor
• Bis zu 15 kgf·cm Spitzenmoment
• Planetengetriebe-Aufbau
• 1–4 Stufen

Parameter (Tabelle)
PG-P16
Getriebestufen: 1 | 2 | 3 | 4
Übersetzungen: 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
Zahnlänge (mm): 11.5 | 14.8 | 18.1 | 21.4
Max. zulässiges Dauerdrehmoment (kgf·cm): 2 | 4 | 8 | 10
Max. zulässiges Spitzenmoment (kgf·cm): 3 | 5 | 12 | 15
Wirkungsgrad (%): 90 | 81 | 73 | 65
Motorlänge: abhängig vom angegebenen Motor
Außendurchmesser: 16 mm
Getriebetyp: Planetenaufbau
Abtriebswellenmaterial: Edelstahl
Abtriebswellenlager: ölgetränktes Lager
Zahnradmaterial: Eisenbasierte Pulvermetallurgie, Kunststoff, Metall
Gehäusematerial: Metall
Betriebsfeuchte: 20%–85% r.F.
Betriebstemperatur: -30°C–+100°C
Anpassung möglich (Konstruktion & Fertigung)

Technische Daten

• Modell: PG-P16
• Außendurchmesser: 16 mm
• Getriebestufen: 1–4
• Übersetzungen (je Stufe): 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• Zahnlänge (mm) je Stufe: 11.5 / 14.8 / 18.1 / 21.4
• Max. Dauerdrehmoment (kgf·cm) je Stufe: 2 / 4 / 8 / 10
• Max. Spitzenmoment (kgf·cm) je Stufe: 3 / 5 / 12 / 15
• Wirkungsgrad (%) je Stufe: 90 / 81 / 73 / 65
• Abtriebswelle: Edelstahl
• Abtriebswellenlager: ölgetränktes Lager
• Zahnradmaterialien: eisenbasierte Pulvermetallurgie, Kunststoff, Metall
• Gehäusematerial: Metall
• Betriebsfeuchte: 20%–85% r.F.
• Betriebstemperatur: -30°C–+100°C
• Anpassung: Konstruktion & Fertigung möglich
