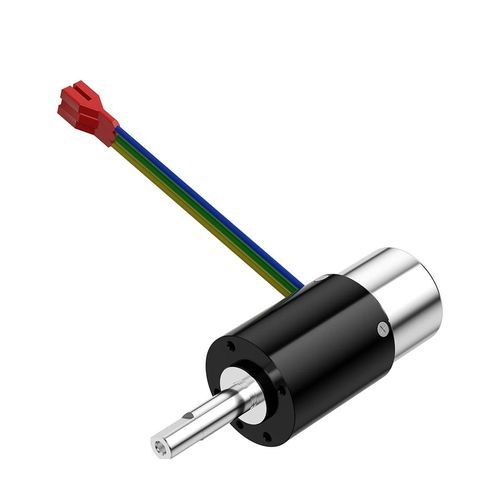

DC-Getriebemotor PG-P32

PlanetenkoaxialEinbau

Produktübersicht

Der PG-P32 Getriebemotor aus Pulvermetallurgie ist ein 32 mm Planeten-Getriebemotor, ausgelegt für kompakte Antriebsbaugruppen mit hoher Drehmomentdichte und zuverlässiger mechanischer Unterstützung. Er liefert bis zu 80 kgf·cm Dauermoment und bis zu 120 kgf·cm Momentanmoment. Die Abtriebswelle besteht aus Edelstahl und ist mit Kugellagern unterstützt. Die integrierte Motor-Getriebe-Konfiguration eignet sich für Robotik, Automatisierungsanlagen und Bewegungssysteme.

Hauptmerkmale

• Momentane Drehmomentkapazität 120 kgf·cm
• 32 mm integriertes Planeten-Getriebemotor-Design
• Abtrieb mit Kugellagerunterstützung
• Edelstahl-Abtriebswelle

Parameter (Tabelle)
PG-P32
Getriebestufen: 1 | 2 | 3 | 4
Übersetzungen: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Getriebelänge (mm): 29,1 | 39,1 | 49,1 | 59,1
Max. zulässiges Dauermoment (kgf·cm): 7,5 | 40 | 70 | 80
Max. zulässiges Momentanmoment (kgf·cm): 11 | 60 | 100 | 120
Wirkungsgrad (%): 90 | 81 | 73 | 65
Motorlänge: abhängig vom angegebenen Motor
Außendurchmesser: 32 mm
Getriebetyp: Planetenaufbau
Material der Abtriebswelle: Edelstahl
Lagertyp Abtrieb: Kugellager
Zahnradmaterial: Eisenbasierte Pulvermetallurgie, Kunststoff, Metall
Gehäusematerial: Metall
Betriebsfeuchte: 20%–85% rF
Betriebstemperatur: -30°C bis +100°C
Anpassung: Anpassung von Design & Fertigung möglich

Technische Daten

• Modell: PG-P32 (Außendurchmesser 32 mm)
• Getriebetyp: Planetenaufbau
• Verfügbare Stufen: 1, 2, 3, 4
• Verfügbare Übersetzungen (Beispiele): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Getriebelängen (mm) je Stufe: 29,1 (1-Stufe), 39,1 (2-Stufen), 49,1 (3-Stufen), 59,1 (4-Stufen)
• Max. Dauermoment: bis zu 80 kgf·cm (abhängig von der Stufe)
• Max. Momentanmoment: bis zu 120 kgf·cm (abhängig von der Stufe)
• Wirkungsgradbereich: 90% (1-Stufe) bis 65% (4-Stufen)
• Abtriebswelle: Edelstahl mit Kugellagerunterstützung
• Zahnradmaterialien: eisenbasierte Pulvermetallurgie, Kunststoff, Metall
• Gehäusematerial: Metall
• Betriebsfeuchte: 20%–85% rF
• Betriebstemperatur: -30°C bis +100°C
• Motorlänge: abhängig vom angegebenen Motor (integriertes Motor-Getriebe-Design)
• Anpassung: Anpassung von Design & Fertigung möglich
