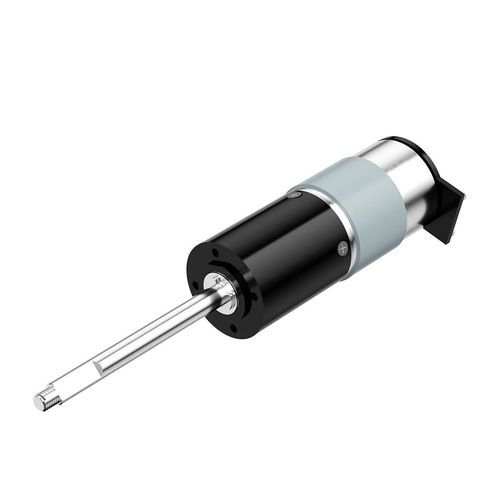

DC-Getriebemotor PG-P28

Planetenkoaxial5 - 10 Nm

Beschreibung
Der pulvermetallurgische Planetengetriebemotor PG-P28 ist ein 28 mm Planetengetriebe, ausgelegt für kompakte Miniaturantriebe mit hohen Lasten. Er liefert bis zu 60 kgf·cm Dauermoment und bis zu 90 kgf·cm kurzzeitiges (Spitzen-)Moment. Das Gerät verfügt über ein kompaktes Metallgehäuse, eine Ausgangswelle aus Edelstahl und eine Lagerung mit Rollen-/Kugellagern für eine stabile Leistungsübertragung.

Hauptmerkmale

• Spitzenlastkapazität: 90 kgf·cm (kurzzeitig)
• Integriertes 28 mm Antriebsformat
• Ausgangswelle aus Edelstahl
• Robuste Kugel-/Rolllagerung für stabile Leistungsübertragung
• Kompaktes Metallgehäuse

Parameter (Übersichtstabelle)
PG-P28
Getriebe-Stufen: 1 | 2 | 3 | 4
Übersetzungen: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Getriebelänge (mm): 21,3 | 29,8 | 38,3 | 46,3
Max. zulässiges Dauermoment (kgf·cm): 7,5 | 30 | 50 | 60
Max. zulässiges kurzzeitiges Moment (kgf·cm): 11 | 45 | 75 | 90
Wirkungsgrad (%): 90 | 81 | 73 | 65
Motorlänge: Abhängig vom spezifizierten Motor
Außendurchmesser: 28 mm
Getriebeart: Planetenstruktur
Material der Ausgangswelle: Edelstahl
Lagertyp der Ausgangswelle: Kugellager
Material der Zahnräder: Eisenbasierte Pulvermetallurgie, Kunststoff, Metall
Material des Gehäuses: Metall
Betriebsfeuchte: 20%–85% rF
Betriebstemperatur: -30°C–+100°C
Individualisierung: Konstruktion und Fertigung möglich

Technische Daten

• Modell / SKU: PG-P28
• Außendurchmesser: 28 mm
• Verfügbare Getriebestufen: 1, 2, 3, 4
• Verfügbare Übersetzungen (Beispiele): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Getriebelänge (pro Stufe): 21,3 mm (1 Stufe), 29,8 mm (2 Stufen), 38,3 mm (3 Stufen), 46,3 mm (4 Stufen)
• Max. zulässiges Dauermoment: bis zu 60 kgf·cm (4 Stufen)
• Max. zulässiges kurzzeitiges Moment: bis zu 90 kgf·cm (4 Stufen)
• Wirkungsgrad nach Stufen: 1 Stufe ~90%, 2 Stufen ~81%, 3 Stufen ~73%, 4 Stufen ~65%
• Motorlänge: abhängig vom spezifizierten Motor (anpassbar)
• Getriebeart: Planetenstruktur
• Ausgangswelle: Edelstahl
• Ausgangswellenlager: Kugellager (Roller-Lagerung für stabile Übertragung)
• Zahnradmaterialien: eisenbasierte Pulvermetallurgie, Kunststoff, Metall
• Gehäusematerial: Metall
• Betriebsfeuchte: 20%–85% rF
• Betriebstemperaturbereich: -30°C bis +100°C
• Individualisierung: Konstruktion und Fertigung für spezifische Anforderungen möglich
