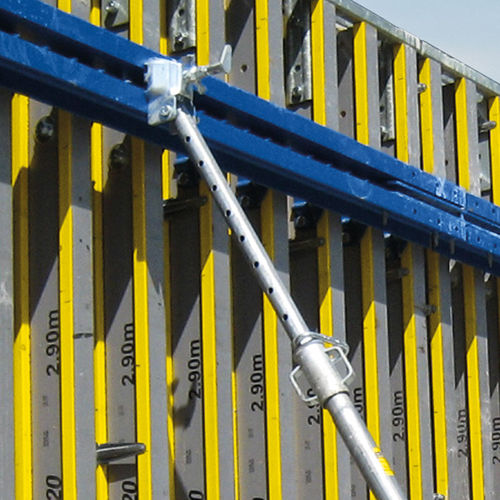

Wandschalungsplatte FF100 tec

Sperrholz

Kurzbeschreibung
Die vormontierten Standard-Elemente der Wandschalung FF100 tec verbinden die Vorteile von Holzträgerschalungen mit den Rastervorteilen eines Rahmensystems. Hohe Tragfähigkeit und ein 25‑cm‑Raster ermöglichen die wirtschaftliche Umsetzung von architektonischen Anforderungen an Sichtbeton. FF100 tec eignet sich für Sichtbetonklassen SB1–SB4 (DBV).

Hohe Betoniergeschwindigkeiten
Effiziente Betonierabläufe dank robuster Systemkomponenten:

• Betonierhöhe bis 3,60 m bei nur zwei 20.0 Ankerstellen
• Ungefähr 80% höhere Tragkraft des I-tec 20 Verbundschalungsträgers gegenüber herkömmlichen H20
• Steife FF100 tec Riegel WU14 mit angeschweißten Platten für sichere Verbindungen

Maximale Nutzung der Ausrüstung
Reduziert Vorhaltung und vereinfacht Planung und Montage:

• 25‑cm‑Raster und wenige Elementbreiten vereinfachen die Verplanung
• Fixfertige, vormontierte Elemente mit oder ohne Schalhaut verkürzen die Liefer- und Montagezeiten
• Verbesserte Elementverbinder mit optimierter Zug- und Druckfunktion

Sichtbetonschalung
Für gleichmäßige architektonische Betonoberflächen konzipiert:

• Schalhautverschraubung von hinten verhindert Schraubenabdrücke in der Betonfläche
• Anker symmetrisch innen im Element angeordnet
• Vormontierte Trägerroste erlauben freie Wahl der Schalhaut
• Integrierter Eckverstärkungswinkel sichert die Abdichtung an Außenecken

Umfassende Arbeitssicherheit
Kompatible Zugänge und Arbeitsbühnen für sicheres Arbeiten:

• Aufstiege mit dem Aufstiegssystem XS
• Rundum geschützte Arbeitsplätze mit dem Bühnensystem Xsafe plus oder Betonierbühnen
• Praxisgerechtes Zubehör zur sicheren Handhabung (Elementstützen, Umsetzgeräte etc.)

Geeignete Produkte

• Dreischicht-Schalhautplatten (Systemkomponenten)
• Dichtungen für Sichtbeton (Systemkomponenten)
• Bühnensystem Xsafe plus (Sicherheitssystem)

Charakteristiken / technische Spezifikationen

• System: Trägerschalung mit Systemraster
• Modell: FF100 tec (vormontierte Standard-Elemente)
• Einsatzbereich: Wandschalung, Sichtbetonklassen SB1–SB4 (DBV)
• Raster: 25 cm Elementraster
• Max. Betonierhöhe (Referenz): bis 3,60 m (nur zwei 20.0 Ankerstellen)
• Träger: I-tec 20 Verbundschalungsträger (erhöhte Tragkraft)
• Riegel: FF100 tec WU14 mit angeschweißten Platten
• Vormontierte Trägerroste ermöglichen freie Schalhautwahl
• Sichtbetonfreundliche Details: rückwärtige Schalhautverschraubung, innenliegende Anker, integrierter Eckverstärkungswinkel
• Zubehör/Schnittstellen: Aufstiegssystem XS, Bühnensystem Xsafe plus, Elementstützen, Umsetzgeräte
