Stahl-Stützturm Universal F

für schwere Lastenrohrförmigregelbar

Übersicht

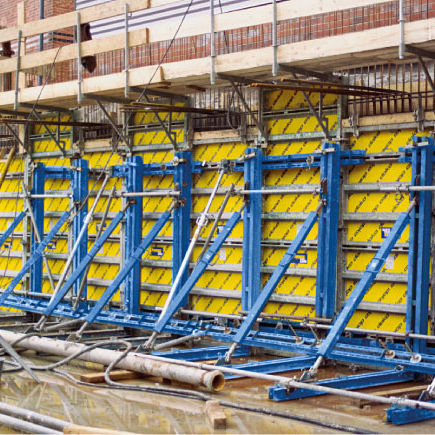

Abstützgerüste übernehmen die Betonagekräfte sicher über schräg wirkende Anker, wenn ein Durchverankern der Wandschalung nicht möglich ist.

Anwendung / Für
Für einseitige Wände und durchgehende Betonagen bis 12,80 m, abhängig von Konfiguration und Aufbaumöglichkeiten mit Anbaurahmen.

Wesentliche Vorteile

• Flexible Anpassung – kombinierbare Anbaurahmen sowie die Varianten Variabel und Universal F ermöglichen kontinuierliche Höhenanpassung und eine hohe Materialauslastung; kompatibel mit Doka-Wandelementen wie Framax Xlife.
• Zeitsparend und kosteneffizient – große verschiebbare Einheiten reduzieren Kraneinsatz; bestimmte Ausführungen erlauben kranlose Verfahrungen mittels Rollen oder Fahrgestellen.
• Umfassende Arbeitssicherheit – kompatibel mit Aufstiegssystemen, Konsolbühnen und einer vollständigen Palette an Sicherungszubehör für Zwischen- und Betonageplattformen.

System / Ausführungsvarianten

• Abstützbock Variabel: für Betonhöhen bis 4,00 m; aufgebaut aus Standardstahl-Langschwellen und Zusatzkomponenten; einfach mit Gerüstrohren auszusteifen; handmontier- und handtransportierbar; komplettes Sicherheitszubehör für Betonageplattformen.
• Abstützbock Universal F: für Betonhöhen bis 12,80 m durch modulares Stapeln; flexible Höhenanpassung; hohe Einheiten rollbar verschiebbar; vertikales Stapeln über Modulsystem; schnelle Bodenanpassung mittels Spindeln mit Gelenkfußplatte; vormontierte Kupplungen für Rohraussteifung; kranlose Verfahrmöglichkeiten mit Fahrgestell.

Verwendung / Stapel- und Betonhöhen

• Variabel: aus Standardstahl-Langschwellen und Zusatzkomponenten für Höhen bis 4,00 m zusammengesetzt.
• Universal F 4,50 m: Betonhöhen bis 4,50 m möglich.
• Mit einem Anbaurahmen F 1,50 m: Betonhöhen bis 6,00 m.
• Mit Anbaurahmen F 1,50 m + F 2,00 m: Betonhöhen bis 8,10 m.
• Für Wände bis 10,40 m: Abstützbock F auf einem Anbaurahmen F 2,40 m.
• Für Wände bis 12,80 m: Abstützbock F auf zwei Anbaurahmen F 2,40 m.

Sonderanwendungen
Waagrecht angeordnete und im Bauwerk verankerte Abstützböcke bilden hoch belastbare Plattformen für Schalungsarbeiten in großer Höhe und lassen sich projektbezogen ausstatten.

Technische Daten / Spezifikationen

• Produkt: Abstützbock / Unterstützungsrahmen (System für einseitige Wandschalungen)
• Marke: Doka
• Maximale Betonhöhe (System): bis 12,80 m, abhängig von Konfiguration
• Variabel: maximale Einzelhöhe 4,00 m; handmontierbar; Standardstahl-Langschwellen und Zusatzkomponenten
• Universal F: modulares Stapeln bis 12,80 m; flexible Höhenverstellung; rollbare Einheiten und kranlose Verfahroptionen
• Anbaurahmen-Beispiele: F 1,50 m, F 2,00 m, F 2,40 m
• Aussteifung: möglich mit Gerüstrohren; vormontierte Kupplungen (Universal F)
• Anpassung an Frischbetondrücke: durch Veränderung des Abstands zwischen den Abstützungen
• Bodenausgleich: Spindeln mit Gelenkfußplatten für unebenen Untergrund
• Sicherheit: kompatible Aufstiegssysteme (z. B. Ladder XS), Konsolplattformen und umfassendes Sicherheitszubehör
• Kompatibilität: kombinierbar mit großen Framax Xlife-Paneelen für einphasige, hochwandige Betonagen
