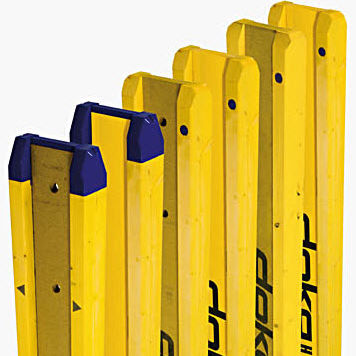

Holzschalungsträger H20

Übersicht
Doka-Holzschalungsträger bilden die Basis vieler Doka-Schalungssysteme und werden weltweit in vielfältigen Anwendungen eingesetzt. Die H20-Serie (H20 top, H20 eco) sowie die XT20-Variante decken unterschiedliche Anforderungen hinsichtlich Belastung, Handhabung und Lebensdauer ab.

Varianten

• XT20 — extra-starker Träger für wirtschaftlichen Materialeinsatz
• H20 top — versiegelte Enden mit integriertem Stoßdämpfer für längere Lebensdauer
• H20 eco — Vollwandkonstruktion, einfaches Handling (Ausführungen N oder P)

XT20 – Merkmale

• Zulässiges Moment
  M = 7,0 kNm (DIBt-Zulassung Z-9.1-920)
• Zulässige Querkraft
  Q = 15,0 kN (16,5 kN unter bestimmten Auflagerbedingungen)
• Steifigkeit und Gewicht
  E x I = 585 kNm²; Gewicht = 5,0 kg/lfm
• Gurtmarkierungen
  für schnellen und sicheren Aufbau

H20 top – Merkmale

• Reduzierung von Endschäden
  Eingebauter Stoßdämpfer an der Trägerkante
• Schutz gegen Feuchte und UV
  Endversiegelung im Bereich des Stegs
• Einfaches Positionieren
  Markierungen am Trägergurt

H20 eco – Merkmale

• Vollwand-Design
  bewährte Konstruktion für den allgemeinen Einsatz
• Gewichtsoptionen
  4,4 kg/lfm (N) oder 5,3 kg/lfm (P) je nach Ausführung
• Endschutz
  abgeschrägte Gurtenden und zusätzlicher Kunststoffniet

Konstruktionsdetails (gemeinsam)

• (A) Top-Träger-Endverstärkung (je nach Ausführung)
• (B) Steg: Ausführung P (speziell flachgepresstes Material) oder N (Dreischichtplatte)
• (C) Gurtmarkierung im 50-cm-Raster
• (D) 2 Systembohrungen je Trägerende
• (E) Kerbe für Schlagschnur
• (F) Beschriftung auf Gurtbreitseite; individuelles Branding optional

Technische Daten

• XT20 – Technische Daten: Zul. Moment M = 7,0 kNm; Zul. Querkraft Q = 15,0 kN (16,5 kN*); Biegesteifigkeit E x I = 585 kNm²; Gewicht = 5,0 kg/lfm
• H20 top – Technische Daten: M = 5 kNm; Q = 11 kN; E x J = 450 kNm²; Gewicht = 5,3 kg/lfm; Norm: EN 13377
• H20 eco – Technische Daten: M = 5 kNm; Q = 11 kN; E x J = 450 kNm²; Gewicht = 4,4 kg/lfm (N) | 5,3 kg/lfm (P); Norm: EN 13377

Materialien / Hinweise

• *Stegmaterial: speziell flachgepresstes Material (P) oder Dreischichtplatte (N)
• XT20 besitzt die Zulassung Z-9.1-920: Zul. Querkraft kann unter Einhaltung der Auflagerbedingungen erhöht angenommen werden

Eigenschaften / Zusammenfassung

• Serie: H20 (H20 top, H20 eco) und XT20 für höhere Belastungen
• Markierung: 50-cm-Raster auf dem Trägergurt zur effizienten Montage
• Endverstärkungen und Versiegelungsoptionen je nach Variante
• Normen: EN 13377 (H20); XT20: DIBt-Zulassung wie angegeben
