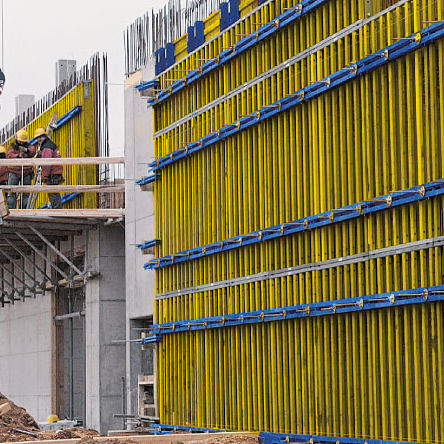

Wandschalungsplatte FF20

DeckenSperrholz

Überblick
FF20 ist ein modulares Wandschalungssystem mit 25‑cm‑Raster, ausgelegt für effiziente Planung, schnelle Montage und hochwertige Sichtbetonoberflächen.

Geliefert einsatzbereit auf der Baustelle

• Als vormontierte Standardelemente für den sofortigen Einsatz geliefert
• Kombiniert Vorteile einer Holzträgerschalung mit der Genauigkeit eines rahmenbasierten Raster­systems für hohe Anforderungen an die Betonoberfläche
• Praxisgerechtes Elementraster ermöglicht einfache Anpassung an unterschiedliche Wandgeometrien
• Elemente mietbar, wirtschaftlich bei geringer Wiederverwendung
• Projektspezifische Belegung möglich — kompatibel mit verschiedenen Schalhaut‑Typen

Maximale Nutzungs­auslastung

• 25‑cm‑Raster vereinfacht Planung, Zuschnitt und Logistik auf der Baustelle
• Wenige Elementbreiten reduzieren Vorratsmengen und Mietkosten

Schnelles Schalen

• Praktische Elementverbindungen erlauben schnelles und sicheres vertikales Aufstocken
• Integrierte zentrierende Aufstockschiene erleichtert den sicheren, schnellen Aufbau
• FF20‑Elementverbinder sorgt für dichte, schlupffreie und kransichere Verbindungen

Umfassende Arbeitssicherheit

• Sichere vertikale Zugänge mit dem Aufstiegssystem XS
• Rundumschutz durch das Bühnen­system Xsafe plus
• Zubehör (Elementstützen, Hebe-/Umsetzgeräte etc.) unterstützt sichere Handhabung

System — Die FF20‑Elemente

• Aufeinander abgestimmte Elementformate für optimale Materialausnutzung
• 25‑cm‑Raster mit nur vier Breiten und drei Höhen vereinfacht Planung und Logistik
• Zubehör kann an den Querriegeln über die gesamte Elementbreite befestigt werden – ohne Zwangspunkte
• Standardbelegung: Dreischichtplatten; Sonderbelegungen möglich

Höhenraster
FF20‑Grundelemente lassen sich mit Aufstockelementen kombinieren, um praxisgerechte Schalungshöhen bis zu 6,50 m zu erreichen. Die 2,75 m hohen Elemente sind symmetrisch und umsetzbar.

Einsatz — Aufstocken / Elementverbindungen

• Spannbolzen FF20 mit Sternmutter zentriert und verbindet Elemente schlupffrei beim Aufstocken; Drehsicherung erleichtert das Anziehen
• Elementverbinder FF20/50 Z zieht die vormontierten Elemente dicht zusammen zu einer kransicheren, schlupffreien Verbindung
• Vormontierte Elemente werden im 25‑cm‑Raster kombiniert, um optimale Anpassung an das Bauwerk zu ermöglichen

Ecken, Pfeiler & horizontale Verwendung

• Rechte Winkel lassen sich mit modularen Elementen schalen, auch bei wechselnden Wanddicken bis 60 cm
• Gelenkecken FF20 bieten Lösungen für spitze und stumpfe Winkel
• Geeignet auch für Pfeiler
• Kann für horizontalen Einsatz dimensioniert werden – Decke und Wand in einem Zug in Sichtbetonqualität

Passende Produkte / Komponenten

• Dreischichtplatten als Standardbelegung
• Abdichtungen für Sichtbeton
• Bühnen­system Xsafe plus und weiteres Schalungszubehör

Charakteristiken / technische Spezifikationen

• Systembezeichnung: FF20
• Elementraster: 25 cm
• Elementbreiten: vier Standardbreiten
• Elementhöhen: drei Höhen; Standard 2,75 m Elemente sind symmetrisch und umsetzbar
• Maximale praxisgerechte Schalungshöhe mit Aufstockelementen: bis 6,50 m
• Wandstärken für Ecken: bis 60 cm
• Standardbelegung: Dreischichtplatten; Sonderbelegung möglich
• Spannbolzen FF20 mit Sternmutter und Drehsicherung für schlupffreies Aufstocken
• Elementverbinder: FF20/50 Z für dichte, kransichere Verbindungen
• Geliefert als vormontierte Standardelemente, einsatzbereit auf der Baustelle
• Geeignet für Sichtbetonoberflächen und Kombination mit Zubehör und Arbeitsbühnen
