Zirkuläre Schalung H20

gebogenkreisförmigHolz

Kurzbeschreibung

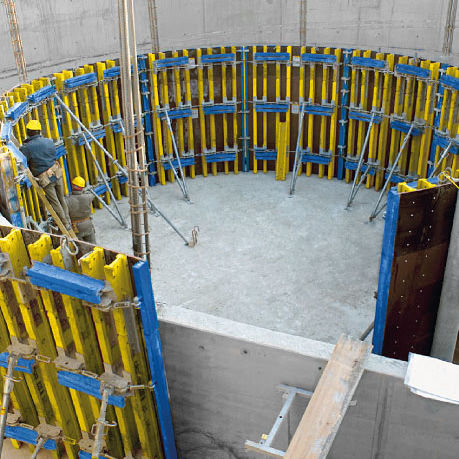

Die Rundschalung H20 ist ein praxisgerechtes System zur Herstellung glatter, runder Betonwände mit stufenlos einstellbaren Radien ab 3,50 m. Geliefert werden einsatzfertige, vormontierte Elemente für Innen- und Außenschalung.

Vorteile

• Kosteneffizient: Reduzierung von Miet- und Lohnkosten; nur ein Anker pro 1,50 m²; geringe Vorhaltemengen dank anpassungsfähiger Elemente.
• Stufenlos einstellbare Radien: exakte Rundungen ab 3,50 m durch Spindelverstellung und praxisgerechtes Höhenraster; Schalhaut Dokaplex 21 mm, biegsam und hoch belastbar.
• Schnelle Handhabung auf der Baustelle: ein Verbindungsmittel (Ausgleichsspanner 10 cm); einfache Kombination mit Framax Xlife, Alu‑Framax Xlife und Stützenschalung RS; Radien durch Drehen der Spindeln einstellen und mit Biegeschablonen prüfen.

System
Die Rundschalungselemente lassen sich stufenlos anhand einer flexiblen Biegeschablone einstellen. Ein spezielles Endprofil ermöglicht die einfache Verbindung mit anderen Doka-Schalungssystemen wie Framax Xlife oder Stützenschalung RS.

Elementgrößenraster

• Nur zwei Elementbreiten für alle Radien bis 3,50 m: Innenelement 2,40 m, Außenelement 2,50 m.
• Praxisgerechtes Höhenraster: fünf Elementhöhen verfügbar.

Anwendung
Einsatzfertig vormontierte Elemente (jeweils eines für Innen- und Außenschalung) lassen sich stufenlos mit einer Biegeschablone einstellen, um Radien bis 3,50 m zu realisieren. Die Radien werden durch Drehen der Spindeln eingestellt, was einen reibungslosen Bauablauf ermöglicht.

Geeignete Produkte & Zubehör (Auswahl)

• Dokaplex 21 mm Schalhaut
• Ausgleichsspanner 10 cm (Verbindungsmittel)
• Sonderendprofil zur Verbindung mit Framax Xlife, Alu‑Framax Xlife, Stützenschalung RS

Technische Daten

• Marke: Doka
• Modell: H20
• Min. Radius: ab 3,50 m (stufenlos einstellbar)
• Schalhaut: Dokaplex 21 mm
• Elementbreiten: Innen 2,40 m; Außen 2,50 m
• Elementhöhen: 5 Höhen im praktischen Raster
• Ankeraufteilung: Richtwert 1 Anker / 1,50 m²
• Verbindungsmittel: Ausgleichsspanner 10 cm
• Lieferscheinzustand: einsatzfertig vormontierte Elemente
• Einstellverfahren: stufenlos über Spindeln; Prüfung mit Biegeschablonen
